专利号: 2018107664247
申请人: 永嘉县城东市政建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

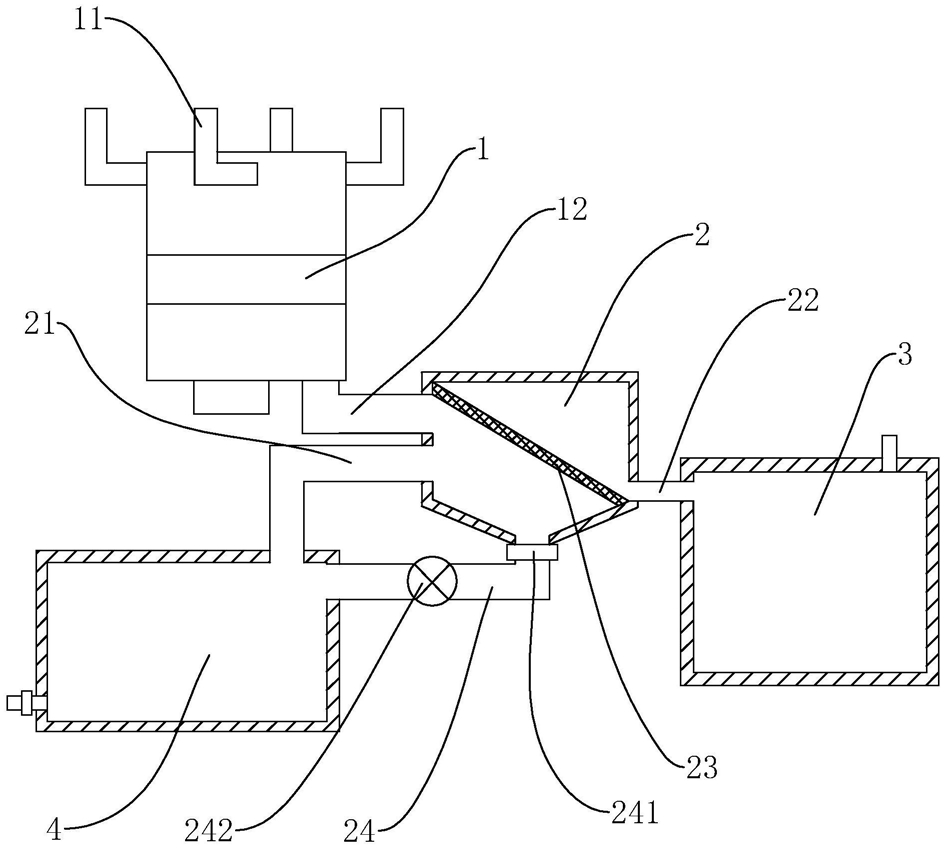

1.一种市政污水管网的污水净化处理装置,其特征在于:包括粉碎罐(1)、沉降池(2)、生物降解池(3)与污泥池(4);所述粉碎罐(1)顶部设有进水管(11)、底部设有连通沉降池(2)的出水管(12),粉碎罐(1)内沿轴心线从上至下依次设置有重粉碎盘(14)与轻粉碎盘(15);所述粉碎罐(1)内设置有驱动装置(16),所述驱动装置(16)包括能够驱动轻粉碎盘(15)转动的驱动轴(161)与减速电机(162),所述驱动轴(161)与重粉碎盘(14)之间通过减速器(163)连接;所述重粉碎盘(14)上设置有若干桨叶(145),污水进入粉碎罐(1)后冲击在桨叶(145)上能够给予重粉碎盘(14)推动力。

2.根据权利要求1所述的市政污水管网的污水净化处理装置,其特征在于:所述进水管(11)设置有至少两根且沿圆周方向均匀排布;进水管(11)均沿粉碎罐(1)表面的切线方向旋转对称设置。

3.根据权利要求2所述的市政污水管网的污水净化处理装置,其特征在于:所述粉碎罐(1)内壁上沿进水管(11)的进水方向设置有至少一道螺旋槽(13),并分别对应重粉碎盘(14)和轻粉碎盘(15)设置有呈环状的上粉碎槽(141)和下粉碎槽(151);所述重粉碎盘(14)包括呈环状的飞轮(142),飞轮(142)外侧沿圆周均匀设置有若干延伸进上粉碎槽(141)内的破碎块(1421);所述轻粉碎盘(15)包括呈环状的转轮(152),转轮(152)外侧沿圆周均匀设置有若干延伸进下粉碎槽(151)内的粉碎块(1521)。

4.根据权利要求3所述的市政污水管网的污水净化处理装置,其特征在于:所述重粉碎盘(14)还包括设置于飞轮(142)中间的粗过滤板(143),粗过滤板(143)上设置有若干粗过滤孔,所述桨叶(145)沿圆周均匀设置于粗过滤板(143)的上表面;所述轻粉碎盘(15)还包括设置于转轮(152)中间的细过滤网(153)。

5.根据权利要求4所述的市政污水管网的污水净化处理装置,其特征在于:所述粗过滤板(143)与细过滤网(153)均呈尖端朝上的锥状。

6.根据权利要求5所述的市政污水管网的污水净化处理装置,其特征在于:所述粗过滤板(143)的顶端设置有与减速器(163)连接的驱动盘(144),所述细过滤网(153)的顶端设置有与驱动轴(161)键连接的第一驱动环(154);所述转轮(152)内侧朝驱动轴(161)方向设置有若干固定杆(155),所述固定杆(155)的端部设置有与驱动轴(161)键连接的第二驱动环(156)。

7.根据权利要求3所述的市政污水管网的污水净化处理装置,其特征在于:所述上粉碎槽(141)与下粉碎槽(151)内沿圆周方向分别设置有若干上切割块(1411)与下切割块(1511);所述破碎块(1421)与粉碎块(1521)上分别设置有上切割槽(1422)与下切割槽(1522),所述上切割槽(1422)将破碎块(1421)分割成与上切割块(1411)配合的上下两块,所述下切割块(1511)将粉碎块(1521)分割成与下切割块(1511)配合的上下两块。

8.根据权利要求7所述的市政污水管网的污水净化处理装置,其特征在于:所述粉碎罐(1)包括从上至下依次设置的上罐体(17)、衔接体(18)与下罐体(19),所述上粉碎槽(141)与下粉碎槽(151)分别设置于衔接体(18)的最顶端与下罐体(19)的最顶端;所述上切割块(1411)和下切割块(1511)分别与破碎块(1421)和粉碎块(1521)沿圆周方向交错设置。

9.根据权利要求8所述的市政污水管网的污水净化处理装置,其特征在于:所述上罐体(17)底部设置有第一外环边(171),所述衔接体(18)上端设置有与第一外环边(171)配合的第一内环边(181)、底部设置有第二外环边(182),所述下罐体(19)顶端设置有与第二外环边(182)配合的第二内环边(191)。

10.根据权利要求1所述的市政污水管网的污水净化处理装置,其特征在于:所述驱动轴(161)上设置有转速传感器(165);所述驱动装置(16)还包括设置于减速电机(162)与驱动轴(161)之间的离合器(164)。
