专利号: 2018107670182
申请人: 钟小建
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

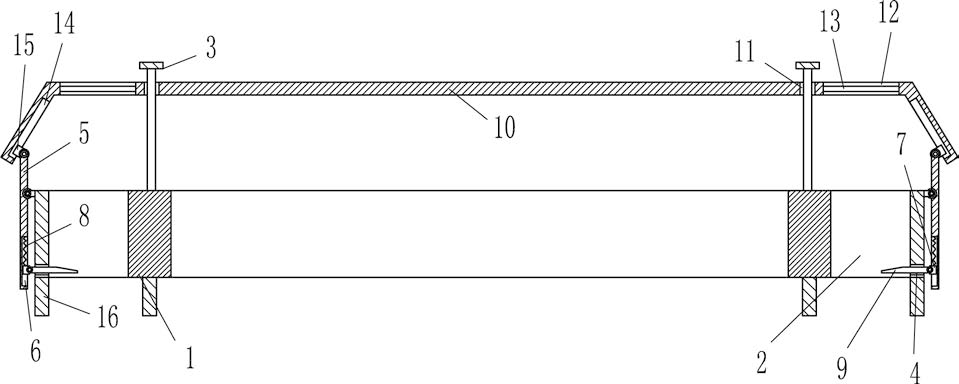

1.一种园林小道用鹅卵石铺圆装置,其特征在于:包括有圆环筒体(1)、导杆(3)、摆板(5)、第一滑块(7)、第一弹簧(8)、挡板(9)、圆形板(10)、连接杆(13)、第二滑块(15)和支腿(16),圆环筒体(1)周向开有第一通孔(2),圆环筒体(1)外侧均匀间隔的开有第一导孔(4),第一导孔(4)内设有挡板(9),圆环筒体(1)外侧面上部均匀间隔转动式的安装有摆板(5),摆板(5)内侧面下部开有第一滑槽(6),第一滑槽(6)内设有第一滑块(7),第一滑块(7)与第一滑槽(6)内滑动配合,第一滑块(7)顶部与第一滑槽(6)内顶部之间连接有第一弹簧(8),第一滑块(7)内侧面与挡板(9)外侧面转动式连接,圆环筒体(1)底部周向安装有支腿(16),圆环筒体(1)上方设有圆形板(10),圆形板(10)周向均匀间隔的开有第二导孔(11),第二导孔(11)内设有导杆(3),导杆(3)底端与圆环筒体(1)顶部连接,圆形板(10)周向开有圆形放料口(12),圆形放料口(12)位于第二导孔(11)外侧,圆形放料口(12)内均匀间隔的安装有连接杆(13),圆形板(10)内侧面周向均匀间隔的开有第二滑槽(14),第二滑槽(14)内设有与其配合的第二滑块(15),第二滑块(15)与第二滑槽(14)内滑动配合,第二滑块(15)内侧面与摆板(5)顶部转动式连接。

2.如权利要求1所述的一种园林小道用鹅卵石铺圆装置,其特征在于:还包括有压紧装置(17),压紧装置(17)包括有第一滑轨(172)、第三滑块(173)、第二弹簧(174)、活动块(175)、推杆(177)、圆环板(178)和横板(179),圆环筒体(1)内侧面均匀间隔的开有第二通孔(171),第二通孔(171)与第一通孔(2)内连通,第二通孔(171)内设有活动块(175),活动块(175)与第二通孔(171)内滑动配合,活动块(175)顶部水平安装有第一滑轨(172),第一滑轨(172)上设有与其配合的第三滑块(173),第三滑块(173)与第一滑轨(172)滑动配合,内侧第三滑块(173)内侧面与第一滑轨(172)内端之间连接有第二弹簧(174),第三滑块(173)顶部与第二通孔(171)内顶部连接,圆形板(10)周向均匀间隔的开有第三导孔(176),第三导孔(176)内设有推杆(177),推杆(177)底端与活动块(175)内侧面接触,全部推杆(177)顶端之间安装有圆环板(178),全部支腿(16)内侧面之间安装有横板(179)。

3.如权利要求2所述的一种园林小道用鹅卵石铺圆装置,其特征在于:还包括有第二滑轨(18)、第四滑块(19)、第三弹簧(20)和圆形锥形块(21),横板(179)顶部均匀间隔的安装有第二滑轨(18),第二滑轨(18)上设有与其配合的第四滑块(19),第四滑块(19)与第二滑轨(18)滑动配合,第四滑块(19)底部与横板(179)顶部之间连接有第三弹簧(20),全部第四滑块(19)外侧面之间安装有圆形锥形块(21),圆形锥形块(21)与活动块(175)接触配合,圆形锥形块(21)顶部与推杆(177)底端连接。
