1.一种锂离子电池负极粘结剂的制备方法，其特征在于，包括以下步骤：选取超支化的PEI（聚乙烯亚胺），加入交联剂戊二醛，室温预交联,得到所述的锂离子电池负极粘结剂。

2.根据权利要求1所述的一种锂离子电池硅负极粘结剂的制备方法，其特征在于，所述的加入的超支化的PEI的重均分子量为60000，所述的交联剂戊二醛加入的量为超支化的PEI质量的0.5-10%。

3.根据权利要求2所述的一种锂离子电池负极粘结剂的制备方法，其特征在于，包括以下步骤：选取超支化的PEI（聚乙烯亚胺）制备浓度为0.125g/mL的PEI的乙醇溶液，在PEI的乙醇溶液中加入0.5-10%质量分数的交联剂戊二醛，室温预交联1-10h之后,得到所述的锂离子电池负极粘结剂。

4.根据权利要求2所述的一种锂离子电池负极粘结剂的制备方法，其特征在于，所述的加入的交联剂戊二醛的质量分数为3%。

5.一种采用权利要求1所述的锂离子电池负极粘结剂制备锂离子电池负极材料的方法，其特征在于，包括以下步骤：将制得的交联后的锂离子电池负极粘结剂，与负极活性材料和导电剂混合研磨均匀，在铜箔上涂覆成膜后，放置于真空烘箱中60℃真空干燥进行原位交联，得到超支化网络结构的锂离子电池负极材料箔片。

6.根据权利要求5所述的一种制备锂离子电池负极材料的方法，其特征在于，所述的负极活性材料为存在体积效应的负极活性材料。

7.根据权利要求6所述的一种制备锂离子电池负极材料的方法，其特征在于，所述的存在体积效应的负极活性材料为为纳米硅粉。

8.根据权利要求7所述的一种制备锂离子电池负极材料的方法，其特征在于，所述的导电剂为为乙炔黑。

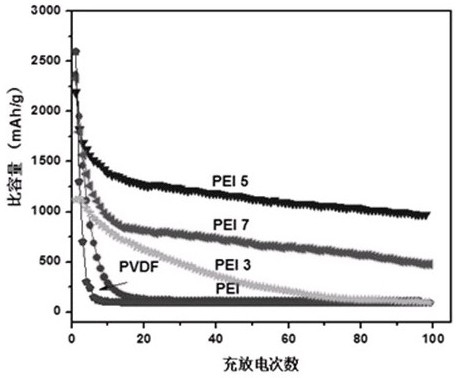

9.根据权利要求8所述的一种制备锂离子电池负极材料的方法，其特征在于，包括以下步骤：将制得的加入戊二醛的PEI的乙醇溶液0.1g，与0.3g的纳米硅粉和0.1g的乙炔黑在玛瑙研钵中研磨均匀30min，在铜箔上涂覆成膜后，放置于真空烘箱中60℃真空干燥进行原位交联，将铜箔上PEI、硅纳米颗粒彼此之间进行交联，得到超支化网络结构的锂离子电池硅负极材料箔片。

10.根据权利要求9所述的一种制备锂离子电池负极材料的方法，其特征在于，所述的纳米硅粉的粒径为50nm。
