专利号: 2018107685328
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

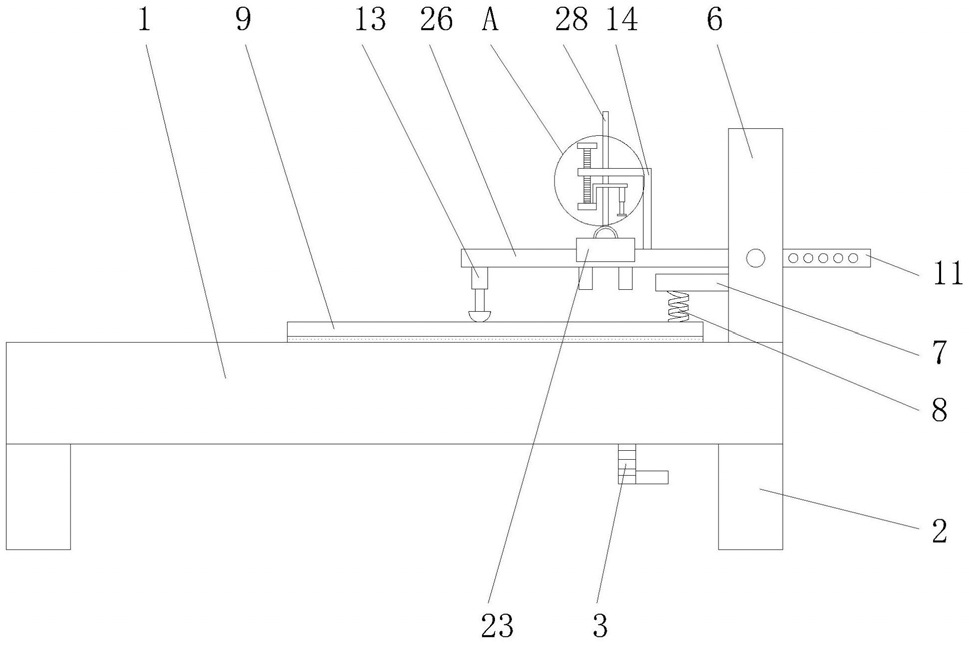

1.一种服装加工用袖口熨烫机构,包括工作台(1),其特征在于:所述工作台(1)底部的两侧均固定连接有支腿(2),所述工作台(1)的底部螺纹连接有第一螺杆(3),所述第一螺杆(3)的顶部贯穿工作台(1)的底部,且延伸至工作台(1)的内部,所述第一螺杆(3)的顶部通过轴承活动连接有推板(4),所述推板(4)的顶部活动贯穿工作台(1)内腔的顶部,且与工作台(1)的顶部相平齐,所述工作台(1)内腔的顶部固定连接有第一吸铁石(5),所述第一吸铁石(5)位于推板(4)的左侧,所述工作台(1)顶部的右侧固定连接有竖板(6),所述竖板(6)左侧的下方固定连接有短板(7),所述短板(7)的底部固定连接有第一弹簧(8),所述第一弹簧(8)的底部固定连接有压板(9),所述压板(9)内腔的右侧固定连接有第二吸铁石(10),所述竖板(6)的右侧开设有开口,该开口的内侧通过螺栓固定连接有固定板(11),所述固定板(11)的左侧与竖板(6)的左侧相平齐,所述固定板(11)的左侧固定连接有横板(12),所述横板(12)顶部的右侧固定连接有连接板(14),所述连接板(14)顶部左侧的前方和后方均螺纹连接有第二螺杆(15),两个所述第二螺杆(15)的底部分别贯穿连接板(14)的顶部,且延伸至连接板(14)的外部,所述第二螺杆(15)的底部通过轴承活动连接有压块(16),所述压块(16)顶部的右侧固定连接有连接杆(17),所述连接杆(17)内侧顶部的右侧固定连接有伸缩杆(18),两个所述伸缩杆(18)的底部分别与长板(19)的顶部相连接,所述横板(12)内腔的底部固定连接有第二弹簧(20),所述第二弹簧(20)的尾部活动贯穿横板(12)内腔的顶部,且与横板(12)的顶部相平齐,所述第二弹簧(20)的尾部固定连接有压片(21),所述压片(21)顶部的前方和后方均开设有穿孔,该穿孔与压块(16)的底部相对应,所述压片(21)的正面和背面均固定连接有第一伸缩板(22),所述第一伸缩板(22)远离压片(21)的一端固定连接有挡板(23),所述横板(12)内腔的前方和后方均固定连接有隔离板(24),所述隔离板(24)远离第二弹簧(20)一端的两侧均固定连接有回位弹簧(25),所述回位弹簧(25)的尾部固定连接有弧形块(26),所述弧形块(26)远离第二弹簧(20)的一端与挡板(23)靠近第二弹簧(20)的一端相接触,所述横板(12)两端的上方和下方均固定连接有海绵块(27),所述横板(12)一端两个海绵块(27)远离第二弹簧(20)的一端分别与弧形块(26)靠近第二弹簧(20)的一端相连接。

2.根据权利要求1所述的一种服装加工用袖口熨烫机构,其特征在于:所述横板(12)底部的左侧固定连接有第二伸缩板(13),所述第二伸缩板(13)的底部固定连接有软块,该软块的底部与压板(9)的顶部相接触。

3.根据权利要求1所述的一种服装加工用袖口熨烫机构,其特征在于:所述横板(12)底部的两侧均固定连接有吸铁块。

4.根据权利要求1所述的一种服装加工用袖口熨烫机构,其特征在于:所述压板(9)的底部固定连接有软棉垫,该软棉垫的底部与工作台(1)的顶部相接触。

5.根据权利要求1所述的一种服装加工用袖口熨烫机构,其特征在于:所述压片(21)的顶部固定连接有拉环,该拉环的顶部固定连接有拉杆(28),所述拉杆(28)的顶部活动贯穿连接板(14)内侧的顶部,且延伸至连接板(14)的外部。
