1.一种路基空洞尺寸测量装置，路基开设有与空洞相连通的穿孔，其特征在于：它至少包括标杆和标尺，标杆包括竖杆和与竖杆相连接的横杆，标杆外侧设有刻度；标尺由若干尺段构成，相邻两个尺段之间采用第一铰链相连接，且标尺外侧设有刻度，标杆通过穿孔伸入空洞内且竖杆伸出穿孔，标尺末端依次穿过竖杆和横杆且伸出横杆并抵靠在空洞洞壁；

相邻两个尺段之间最大打开角度为180度以使标尺末端抵靠在空洞洞壁时能保持水平位置；

竖杆与横杆之间通过第二铰链铰接连接，横杆与竖杆之间的最大打开角度为180度；

还包括用于使横杆与竖杆之间保持90度的扭簧，扭簧安装在第二铰链处且两端分别顶抵在竖杆和横杆。

2.根据权利要求1所述的一种路基空洞尺寸测量装置，其特征在于：还包括用于测量标杆转动角度的表盘，表盘能装拆地固定套接在所述竖杆外且置于路基上，且表盘之直径大于穿孔之直径。

3.根据权利要求2所述的一种路基空洞尺寸测量装置，其特征在于：竖杆外周设有凸块，表盘开设有贯穿孔，贯穿孔孔壁设有能与凸块相嵌合的凹槽，另设有螺栓，表盘开设有能与贯穿孔相连通的第一螺孔，竖杆外周开设有能与第一螺孔相对应得第二螺孔，螺栓穿过第一螺孔且与第二螺孔相螺接配合以将表盘与竖杆能装拆地固定套接在一起。

4.根据权利要求2所述的一种路基空洞尺寸测量装置，其特征在于：还包括用于定位标杆初始位置的指南针，该指南针固定装接在表盘上。

5.根据权利要求1或2或3或4所述的一种路基空洞尺寸测量装置，其特征在于：所述竖杆包括第一竖杆和同轴固定套接在第一竖杆内的第二竖杆，第二竖杆底端与第一竖杆底端相连接且第二竖杆与横杆相连通，标尺末端依次穿过第二竖杆和横杆且伸出横杆并抵靠在空洞洞壁。

6.根据权利要求5所述的一种路基空洞尺寸测量装置，其特征在于：第一竖杆和第二竖杆均由若干杆段构成，相邻两个杆段之间通过螺纹连接在一起。

7.一种应用权利要求1至6中任意一项所述的路基空洞尺寸测量装置的测量方法，其特征在于：

步骤10，在路基空洞上方采用钻孔设备将路面垂直钻孔形成穿孔；

步骤20，横杆与竖杆之间的初始位置呈90度夹角，将横杆向下压以使其与竖杆呈水平状或近似水平状，再将横杆末端穿过穿孔伸入空洞内，此时横杆在扭簧作用下恢复至初始位置；取竖杆对应路基表面的位置至横杆中心轴线之间的距离为竖杆到达空洞的深度H，横杆长度为L，竖杆与横杆的总长度为M；

步骤30，将指南针安装在表盘上，再将表盘套接在竖杆外并置于路基上，且凸块与凹槽相嵌合配合，并将螺栓穿过第一螺孔并与第二螺孔相螺接配合以将表盘与竖杆相对固定；

竖杆之转动角度为α；

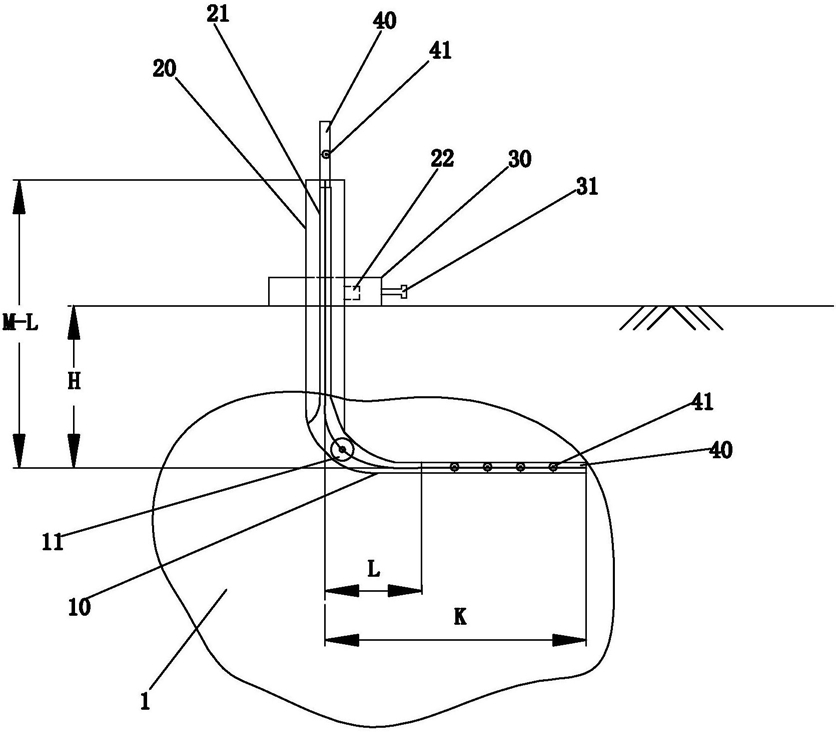

步骤40，将标尺末端依次穿过竖杆和横杆且伸出横杆并抵靠在空洞洞壁，此时标尺头端之对应竖杆顶端面的位置至标尺末端的长度为N；则，空洞的水平尺寸K＝N‑M+L；

步骤50，保持空洞深度H不变，收回标尺，转动标杆以调整标杆的转动角度α，再将标尺末端穿过竖杆和横杆并抵靠在空洞洞壁，并计算空洞的水平尺寸K；以此类推，旋转标杆直至标杆的转动角度α为360度，同时测量并计算对应转动角度的空洞的水平尺寸；

步骤60，将螺栓松开，下放标杆以调整标杆到达空洞的深度，再旋紧螺栓，重复步骤40和步骤50，以得到空洞的整个几何尺寸。
