专利号: 2018107694191
申请人: 广东工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-03-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

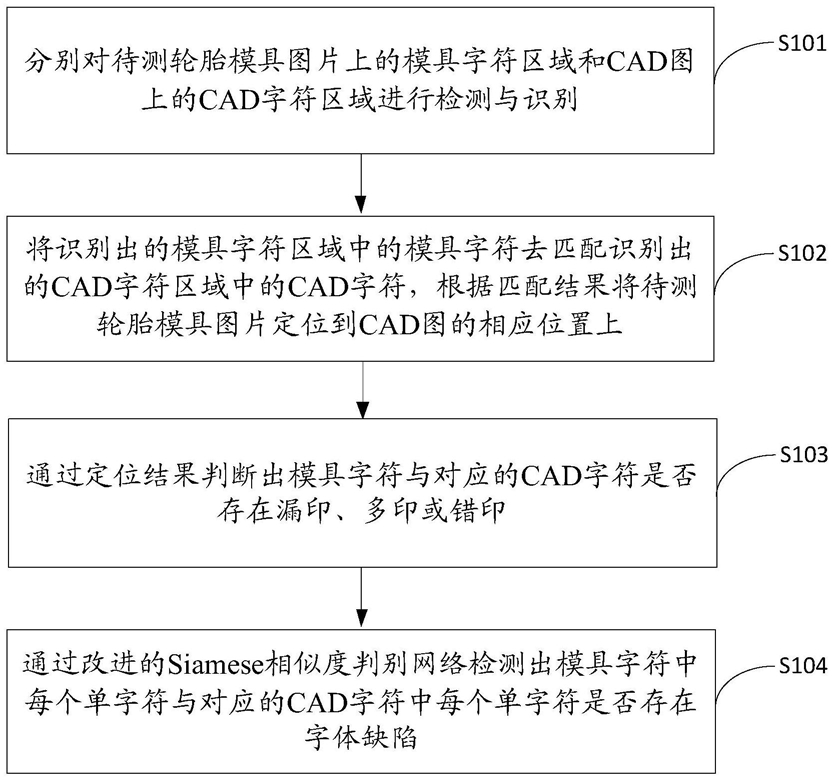

1.一种轮胎模具表面字符缺陷检测方法,其特征在于,包括:

分别对待测轮胎模具图片上的模具字符区域和CAD图上的CAD字符区域进行检测与识别;

将识别出的所述模具字符区域中的模具字符去匹配识别出的所述CAD字符区域中的CAD字符,根据匹配结果将所述待测轮胎模具图片定位到所述CAD图的相应位置上;

通过定位结果判断出所述模具字符与对应的所述CAD字符是否存在漏印、多印或错印;

通过改进的Siamese相似度判别网络检测出所述模具字符中每个单字符与对应的所述CAD字符中每个单字符是否存在字体缺陷。

2.根据权利要求1所述的轮胎模具表面字符缺陷检测方法,其特征在于,改进的Siamese相似度判别网络中卷积层采用并行的多尺寸卷积结构,最后的全连接层输出一个用来表示所述模具字符和所述CAD字符之间相似度的神经元。

3.根据权利要求2所述的轮胎模具表面字符缺陷检测方法,其特征在于,改进的Siamese相似度判别网络包括三个卷积层,每个卷积层由两个并联卷积核层组成;其中,第一个并联卷积核层由多个相同大小卷积核的卷积并联组成,第二个并联卷积核层由多个不同大小卷积核的卷积组成,且依次连接在第一个并联卷积核层的后面;最后把每个卷积层里得到的所有特征图融合起来,作为下一个卷积层或池化层的输入。

4.根据权利要求1所述的轮胎模具表面字符缺陷检测方法,其特征在于,分别对待测轮胎模具图片上的模具字符区域和CAD图上的CAD字符区域进行检测与识别,具体包括:采用改进的SSD检测网络对待测轮胎模具图片上的模具字符区域进行检测;

对CAD图进行二值化处理后采用闭运算和连通域方法分割提取出所述CAD图上的CAD字符区域;

采用卷积神经网络结合双向长短时记忆网络分别识别出所述模具字符区域中的字符和所述CAD字符区域中的字符。

5.根据权利要求4所述的轮胎模具表面字符缺陷检测方法,其特征在于,在采用改进的SSD检测网络对待测轮胎模具图片上的模具字符区域进行检测之前,还包括:将采集的轮胎模具图片建立成轮胎模具图片数据集样本;

将建立的所述轮胎模具图片数据集样本进行模具字符区域位置的标注,获取所述模具字符区域中模具字符的位置信息,作为训练数据;

采取数据增广策略对所述样本进行物理变换,扩充所述训练数据;

将扩充后的所述训练数据进行标签后输入至改进的SSD检测网络进行训练。

6.根据权利要求5所述的轮胎模具表面字符缺陷检测方法,其特征在于,采用卷积神经网络结合双向长短时记忆网络分别识别出所述模具字符区域中的字符和所述CAD字符区域中的字符,具体包括:采用卷积神经网络分别提取改进的SSD检测网络检测到的模具字符区域样本和CAD字符区域样本的特征向量;

将所述模具字符区域样本的特征向量和所述CAD字符区域样本的特征向量分别输入至双向至长短时记忆网络进行训练;

通过训练好的所述双向至长短时记忆网络分别识别出所述模具字符区域中的模具字符和所述CAD字符区域中的CAD字符;

通过学习到的文字时序性对外形相近的字符进行区分。

7.根据权利要求6所述的轮胎模具表面字符缺陷检测方法,其特征在于,在将所述待测轮胎模具图片定位到所述CAD图的相应位置上之后,还包括:确定相机拍摄得到的相邻待测轮胎模具图片之间的平移系数;

根据确定的所述平移系数,对定位结果进行校验。

8.一种轮胎模具表面字符缺陷检测装置,其特征在于,包括:

检测识别模块,用于分别对待测轮胎模具图片上的模具字符区域和CAD图上的CAD字符区域进行检测与识别;

匹配定位模块,用于将识别出的所述模具字符区域中的模具字符去匹配识别出的所述CAD字符区域中的CAD字符,根据匹配结果将所述待测轮胎模具图片定位到所述CAD图的相应位置上;

判断模块,用于通过定位结果判断出所述模具字符与对应的所述CAD字符是否存在漏印、多印或错印;

缺陷检测模块,用于通过改进的Siamese相似度判别网络检测出所述模具字符中每个单字符与对应的所述CAD字符中每个单字符是否存在字体缺陷。

9.一种轮胎模具表面字符缺陷检测设备,其特征在于,包括处理器和存储器,其中,所述处理器执行所述存储器中保存的计算机程序时实现如权利要求1至7任一项所述的轮胎模具表面字符缺陷检测方法。

10.一种计算机可读存储介质,其特征在于,用于存储计算机程序,其中,所述计算机程序被处理器执行时实现如权利要求1至7任一项所述的轮胎模具表面字符缺陷检测方法。
