专利号: 2018107695813
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

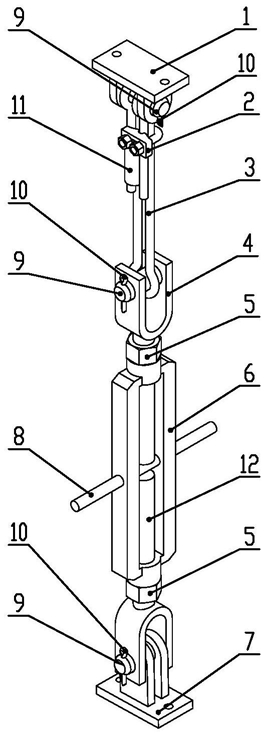

1.一种中低速磁浮车辆悬浮失效救援吊挂装置,其特征在于:包括从上至下依次连接设置的车体固定件(1)、钢丝绳组件、螺旋调位组件以及悬浮架固定件(7);

所述钢丝绳组件包括钢丝绳(3)以及固定钢丝绳(3)用的钢丝绳夹具(2)和钢丝绳接头(11);

所述螺旋调位组件包括螺旋调位架(6),以及分别与螺旋调位架(6)两端螺纹连接的第一螺旋调位杆(4)和第二螺旋调位杆(12),所述螺旋调位架(6)上还设有拧杆(8);

所述钢丝绳(3)分别与车体固定件(1)、第一螺旋调位杆(4)相连接,所述第二螺旋调位杆(12)与悬浮架固定件(7)相连接;

所述第一螺旋调位杆(4)和第二螺旋调位杆(12)的结构相同,均包括一体成型的连接端部和丝杆,所述丝杆与螺旋调位架(6)螺纹连接,所述连接端部与钢丝绳(3)/悬浮架固定件(7)相连接。

2.根据权利要求1所述的中低速磁浮车辆悬浮失效救援吊挂装置,其特征在于:所述螺旋调位架(6)包括设有空腔的调位架本体,所述调位架本体的两端开设螺纹孔形成连接端,所述螺纹孔与空腔连通。

3.根据权利要求1所述的中低速磁浮车辆悬浮失效救援吊挂装置,其特征在于:所述连接端部为U型结构。

4.根据权利要求1-3任一所述的中低速磁浮车辆悬浮失效救援吊挂装置,其特征在于:所述螺旋调位架(6)与第一螺旋调位杆(4)、第二螺旋调位杆(12)之间均设有定位螺栓(5)。

5.根据权利要求1-3任一所述的中低速磁浮车辆悬浮失效救援吊挂装置,其特征在于:所述车体固定件(1)与钢丝绳(3)、钢丝绳(3)与第一螺旋调位杆(4)、第二螺旋调位杆(12)与悬浮架固定件(7)之间的连接方式为可拆卸连接。

6.根据权利要求5所述的中低速磁浮车辆悬浮失效救援吊挂装置,其特征在于:所述可拆卸连接为销连接。
