专利号: 2018107710014
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

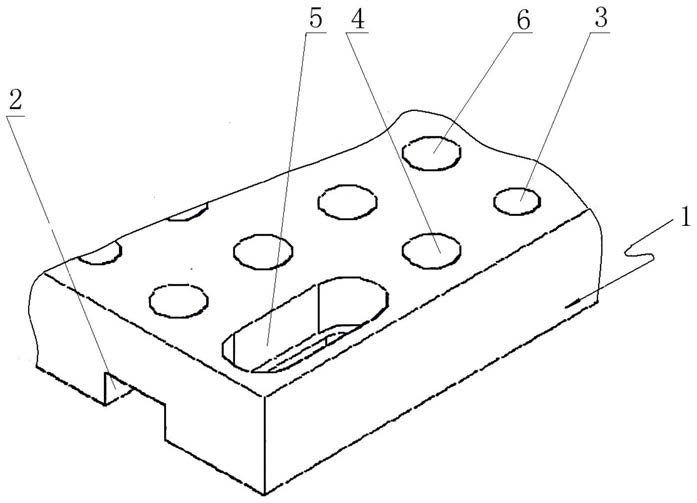

1.一种数控机床加工用直线尺寸调整定位组件,其特征在于:其由直线位移座、0.01级偏心销键组合件、0.1级偏心销键组合件和长度调整标准块组合件组成,所述的直线位移座为长方体,直线位移座下表面设置有沿长度方向的标准块放置槽,直线位移座上表面设置有间隔的与标准块放置槽相通的位移座中部销孔,每个位移座中部销孔的中心线均与标准块放置槽的中心线相交,所述的0.01级偏心销键和0.1级偏心销键的形状相同,所述的0.01级偏心销键由销键插入部和单削边偏心销键端部组成,单削边偏心销键端部的宽度与直线位移座的标准块放置槽的宽度相适应,单削边偏心销键端部与销键插入部中心线的偏心量为e,所述的0.01级偏心销键组合件偏心量e的数值为0.01mm、0.02mm、0.03mm、0.04mm、

0.05mm、0.06mm、0.07mm、0.08mm和0.09mm,所述的0.1级偏心销键组合件e的数值为0.1mm、

0.2mm、0.3mm、0.4mm、0.5mm、0.6mm、0.7mm、0.8mm和0.9mm,所述的长度调整标准块的形状为与直线位移座的标准块放置槽相适应的长方体。

2.根据权利要求1所述的一种数控机床加工用直线尺寸调整定位组件,其特征在于:所述的长度调整标准块组合件由标准块数值为1mm、2mm、3mm、4mm、5mm、10mm、15mm和20mm组成。

3.根据权利要求1或2所述的一种数控机床加工用直线尺寸调整定位组件,其特征在于:所述的直线位移座上表面上设置有间隔的位移座螺栓孔和位移座销孔,该间隔的位移座螺栓孔中心线和位移座销孔中心线所在的平面与标准块放置槽的中心线平行。

4.根据权利要求3所述的一种数控机床加工用直线尺寸调整定位组件,其特征在于:数控机床加工用直线尺寸调整定位组件还设置有连接销键,所述的连接销键由销键插入部和销键端部组成,销键端部的宽度与直线位移座的标准块放置槽的宽度相适应。

5.根据权利要求4所述的一种数控机床加工用直线尺寸调整定位组件,其特征在于:数控机床加工用直线尺寸调整定位组件还设置有单削边销键,所述的单削边销键由销键插入部和单削边销键端部组成,所述的单削边销键端部与销键插入部中心线的偏心量为0,所述的单削边销键端部的宽度与直线位移座的标准块放置槽的宽度相适应。
