1.一种聚吡咯中空介孔二氧化硅微球的制备方法，其特征在于具体步骤为：（1）按照质量比为0.5 5:0.5 5:10 20:0.1 2:0.001 0.01:1称取苯乙烯、甲基丙烯氨~ ~ ~ ~ ~酸甲酯、丙烯酸、碳酸氢氨、表面活性剂和去离子水，然后将称取的苯乙烯、甲基丙烯氨酸甲酯、丙烯酸、碳酸氢氨和表面活性剂分别加入到称取的去离子水中，在60 90℃下搅拌0.5~ ~

2.0h后，将反应温度调为70 90℃，加入引发剂，引发剂占溶液总重量的质量比为0.2 1.0%，~ ~持续搅拌8 12h，即制得单分散模板微球；

~

（2）按照质量比为80 100:5 15:20 40:1称取步骤（1）制得的单分散模板微球、表面活~ ~ ~性剂、浓盐酸和去离子水，然后将称取的单分散模板微球、表面活性剂和浓盐酸分别溶解于称取的去离子水中，在30 50℃下搅拌3 6h，逐滴加入正硅酸乙酯，正硅酸乙酯占溶液总重~ ~量的质量比为3 8%，持续搅拌12 48h，将产物置于烘箱中在60 150℃下晶化处理24 48h后，~ ~ ~ ~将产物经过滤、洗涤、干燥处理后，置于50 80℃烘箱中干燥8 12h，最后将产物置于马弗炉~ ~中焙烧脱除模板，得到中空介孔二氧化硅微球；

（3）按照质量比为1:0.1 1称取步骤（2）制得的中空介孔二氧化硅微球与吡咯单体，将~称取的中空介孔二氧化硅微球分散于去离子水中，加入称取的吡咯单体，所得溶液置于超声震荡器中超声30min后，制得混合液；

（4）将FeCl3·6H2O溶解于0.5 1.0mol/L的盐酸溶液中，所得溶液再逐滴加入到步骤（3）~制得的混合液中，在30~50℃下搅拌4~8h，其中吡咯单体与FeCl3·6H2O 的摩尔比为1:1.5~

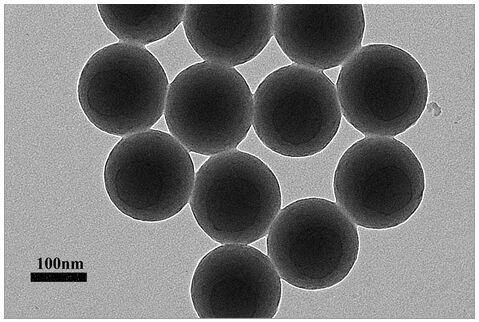

3，反应结束后使用无水乙醇与去离子水进行洗涤，所得产物在40 80℃下干燥8 12h，即制~ ~得聚吡咯中空介孔二氧化硅微球，该聚吡咯中空介孔二氧化硅微球的中空空腔直径为150~

500nm，壳层厚度为50 200nm，介孔孔径为1 15nm，比表面积为600 1000m2/g；

~ ~ ~

所述步骤（1）中的表面活性剂为过十二烷基苯磺酸钠、聚乙烯吡咯烷酮和十二烷基苯磺酸钠中的一种或多种；

所述步骤（1）中的引发剂为过硫酸铵、过硫酸钾和偶氮二异丁氰中的一种或多种；

所述步骤（2）中的表面活性剂为十六烷基三甲基氯化铵、EO20-PO50-EO20和F127中的一种或多种。

2.一种如权利要求1所述制备方法制备的聚吡咯中空介孔二氧化硅微球的应用，其特征在于该聚吡咯中空介孔二氧化硅微球应用于吸附废水中的Cr(VI)。
