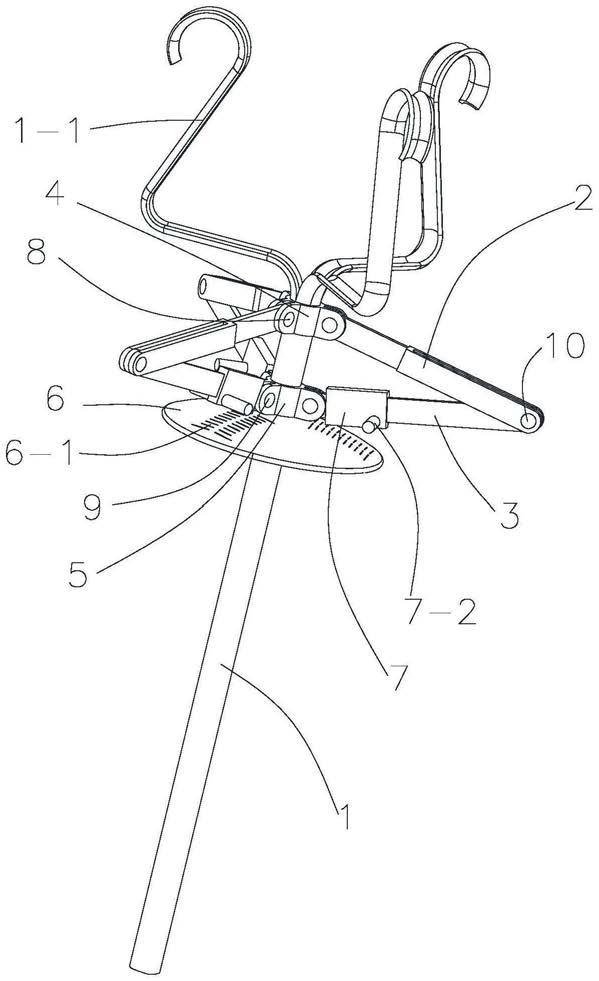

1.一种用于确定小口油箱深度浮标,其特征在于:包括支架(1)、上浮动架(2)和下浮动架(3),所述支架(1)上从上至下依次设置有上铰接本体(4)、下铰接本体(5)和浮标本体(6),所述支架(1)靠近上铰接本体(4)的一端向外延伸有挂钩(1-1),所述上铰接本体(4)固定设置在支架(1)上,所述下铰接本体(5)和浮标本体(6)均上下滑动设置在支架(1)上,所述上浮动架(2)的两端分别与上铰接本体(4)铰接和下浮动架(3)的一端铰接,所述下浮动架(3)的另一端与下铰接本体(5)铰接,所述浮标本体(6)靠近下铰接本体(5)的一面沿径向开设有刻度(6-1),所述下浮动架(3)上固定设置有与刻度(6-1)配合的指数器(7)。
2.根据权利要求1所述的用于确定小口油箱深度浮标,其特征在于:所述上浮动架(2)和下浮动架(3)的长度相等,且数量均为三个,三个所述上浮动架(2)沿上铰接本体(4)周向均匀分布,三个所述下浮动架(3)沿下铰接本体(5)周向均匀分布,且上浮动架(2)和下浮动架(3)对应设置。
3.根据权利要求2所述的用于确定小口油箱深度浮标,其特征在于:所述下铰接本体(5)上贯穿有第一通孔(5-1),所述支架(1)滑动穿过第一通孔(5-1),所述上铰接本体(4)和下铰接本体(5)的周面上均均匀设置有三个侧耳(4-1),所述上浮动架(2)通过第一连接轴(8)与上铰接本体(4)的侧耳(4-1)转动连接,所述下浮动架(3)通过第二连接轴(9)与下铰接本体(5)的侧耳(4-1)转动连接,所述上浮动架(2)和下浮动架(3)通过第三连接轴(10)转动连接。
4.根据权利要求1或2所述的用于确定小口油箱深度浮标,其特征在于:所述指数器(7)为矩形,其中间开设有矩形通孔(7-1)用于套设在下浮动架(3)上,所述指数器(7)的两侧均设置有用于指示刻度(6-1)的指针(7-2)。
5.根据权利要求1所述的用于确定小口油箱深度浮标,其特征在于:所述浮标本体(6)为圆盘型,其朝向待测油面的一面为平面,其远离待测油面的一面为向外凸的圆弧面,所述浮标本体(6)的中心开设有第二通孔(6-2),所述支架(1)滑动穿过第二通孔(6-2)。
6.根据权利要求1所述的用于确定小口油箱深度浮标,其特征在于:所述挂钩(1-1)呈三爪型,且每个爪与指数器(7)交错分布。
7.根据权利要求1所述的用于确定小口油箱深度浮标,其特征在于:所述支架(1)的密度大于待测油的密度,所述浮标本体(6)的密度小于待测油的密度。
