专利号: 2018107766560
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

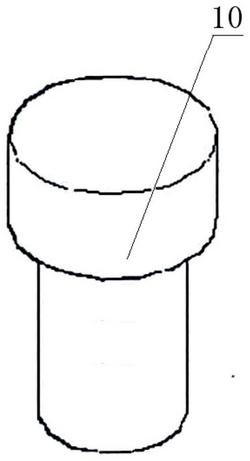

1.一种数控机床加工用角度偏转调整定位组件,其特征在于:其包括第一V型块、第二V型块、第一阶梯定位销、第二阶梯定位销、长方体调整量块组合件、第一圆形基础板和第二圆形基础板,所述的第一阶梯定位销与第一V型块配合,所述的第二阶梯定位销与第二V型块配合,所述的长方体调整量块组合件使用时位于第一V型块和第二V型块之间,所述的第二圆形基础板具有伸出的中心轴,所述的第一圆形基础板置于第二圆形基础板上,所述的第一圆形基础板绕着第二圆形基础板的中心轴转动,所述的第二圆形基础板上设置有位于同心圆上的24个均布的第二圆形基础板基准销孔,所述的第一圆形基础板上设置有4个位于同心圆上的均布的第一圆形基础板基准销孔和4个相同形状的第一圆形基础板腰圆孔,4个第一圆形基础板基准销孔的同心圆直径与24个第二圆形基础板基准销孔的同心圆直径相等,每两个所述的第一圆形基础板基准销孔之间具有一个第一圆形基础板腰圆孔,当一个所述的第一圆形基础板基准销孔中心线与任意一个第二圆形基础板基准销孔中心线重合时,任意一个所述的第一圆形基础板腰圆孔内具有5个第二圆形基础板基准销孔,所述的第一阶梯定位销与第一圆形基础板基准销孔适配,所述的第二阶梯定位销与第二圆形基础板基准销孔、第一圆形基础板腰圆孔适配。

2.根据权利要求1所述的一种数控机床加工用角度偏转调整定位组件,其特征在于:所述的第二圆形基础板上设置有四个位于同心圆上的均布的第二圆形基础板腰圆沉头孔,第二圆形基础板腰圆沉头孔的同心圆直径小于24个第二圆形基础板基准销孔的同心圆直径。

3.根据权利要求1或2所述的一种数控机床加工用角度偏转调整定位组件,其特征在于:所述的第一圆形基础板的面积和第二圆形基础板相同,第一圆形基础板还设置有螺纹孔和销孔组成的孔系。

4.根据权利要求3所述的一种数控机床加工用角度偏转调整定位组件,其特征在于:所述的第一圆形基础板边缘还设置有手握的把手。
