专利号: 2018107768462
申请人: 王家鹏
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

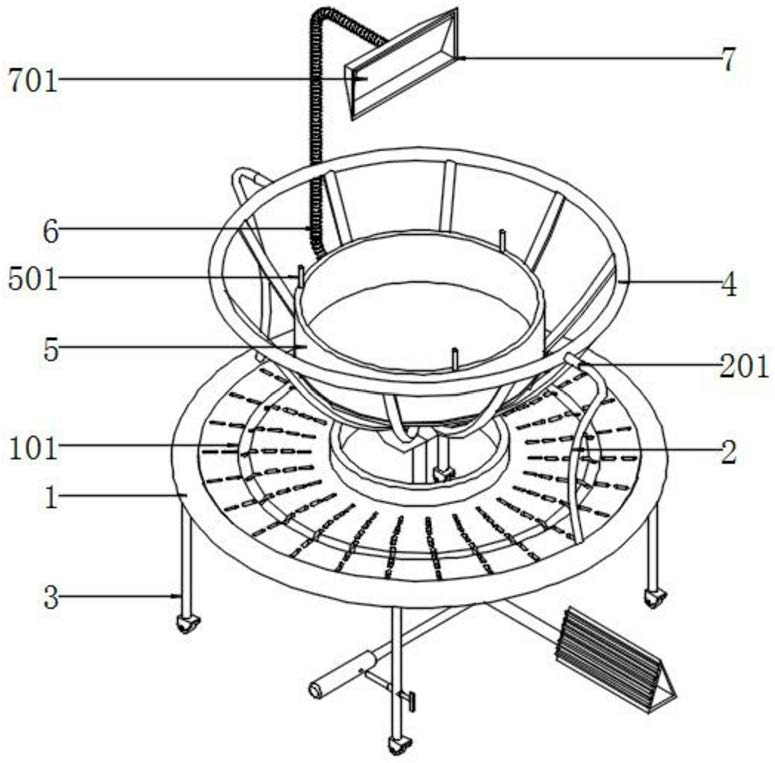

1.一种婴儿床,其特征在于:该婴儿床包括底座(1),放置环(101),穿孔(102),放置槽(103),侧杆(2),旋转套(201),脚轮杆(3),顶座(4),护理座(5),功能杆(501),金属波纹管段(6),镜框(7),平光镜(701),配重块(8),放置框(9),拐杆(10),支管(1001),螺纹孔(1002),脚踏器(1003),螺纹套(11),锁紧螺栓(12),旋转座(13)和安装套(14);所述底座(1)的底面均布通过安装的四处脚轮杆(3)实现支撑,且在底座(1)的顶面两侧垂直的方式还安装有两根侧杆(2),并且这两根侧杆(2)的顶面通过焊接的旋转套(201)旋转配合安装有一处圆形框结构的顶座(4);所述护理座(5)为腔体的圆形舱结构,且在其顶面按垂直的方式安装有三根功能杆(501);所述顶座(4)为圆形框结构,且用于焊接其成形的焊管的底面相交并焊接,且焊接后又焊接有一处实心的配重块(8);所述配重块(8)的底面通过焊接方式又焊接有一处L形结构的拐杆(10),且此拐杆(10)向下穿过底座(1)中间开设的穿孔(102)直到底座(1)的底面;所述拐杆(10)的另一端还安装有一处脚踏器(1003),且在拐杆(10)的杆壁上还焊接有支管(1001),并且此支管(1001)的管端开设有一处螺纹孔(1002);

所述底座(1)的顶面还开设有一圈放置环(101),且此放置环(101)的中间位置,又贯通开设有一处放置槽(103)。

2.如权利要求1所述婴儿床,其特征在于:所述底座(1)为圆环形结构,且其中间位置开设有圆孔结构的穿孔(102),并且在此穿孔(102)所在的顶面位置垂直的方式粘合有一处塑料环台阶结构。

3.如权利要求1所述婴儿床,其特征在于:所述底座上还安装有平衡检测装置,平衡检测装置包括壳体(151)、球头座(152)、球头杆(153)、转向轮(154)、皮带(155)、齿条(156)、传动轴(157)、传动齿轮(158)、角度传感器、蜂鸣器、单片机、拉簧(159),球头座(152)通过螺栓连接的方式安装在壳体(151)内的中部,球头杆(153)安装在球头座(152)内,转向轮(154)通过轴承连接的方式安装在壳体(151)的左右两部,皮带(155)的一端固定在球头杆(153)的左部,皮带(155)的另一端分别穿过转向轮(154)固定在球头杆(153)的右部,齿条(156)通过螺栓连接的方式安装在皮带(155)的下端,传动轴(157)通过轴承连接的方式安装在壳体(151)的下部,传动齿轮(158)通过键连接的方式安装在传动轴(157)的外壁上,传动齿轮(158)与齿条(156)相啮合,角度传感器安装在壳体(151)内,并用于检测传动轴(157)的旋转角度,蜂鸣器、角度传感器均与单片机电性连接,拉簧(159)的一端通过铰接的方式安装在球头杆(153)的左右两部,拉簧(159)的另一端通过铰接的方式安装在壳体(151)内。

4.如权利要求1所述婴儿床,其特征在于:所述底座(1)的底面还配合有一处腔体结构的放置框(9),且此放置框(9)所在的位置与放置槽(103)所开设的位置相对应。

5.如权利要求1所述婴儿床,其特征在于:所述底座(1)的外壁还焊接有一处具有内螺纹的安装套(14),且通过此安装套(14)螺纹配合有一根金属波纹管段(6),并且此金属波纹管段(6)的顶面又安装有一处镶嵌有平光镜(701)的镜框(7)。

6.如权利要求1所述婴儿床,其特征在于:所述侧杆(2)弧形杆结构,且其弧形段的弧形结构朝向内侧。

7.如权利要求1所述婴儿床,其特征在于:所述脚轮杆(3)为四处,其中一处上面贯穿有一根螺纹套(11),且在此螺纹套(11)内又螺纹配合有一处锁紧螺栓(12)。

8.如权利要求1所述婴儿床,其特征在于:所述配重块(8)的顶面垂直的方式安装有一处旋转座(13),且护理座(5)就是通过旋转座(13)支撑安装的。
