专利号: 2018107770068
申请人: 孙海涛
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

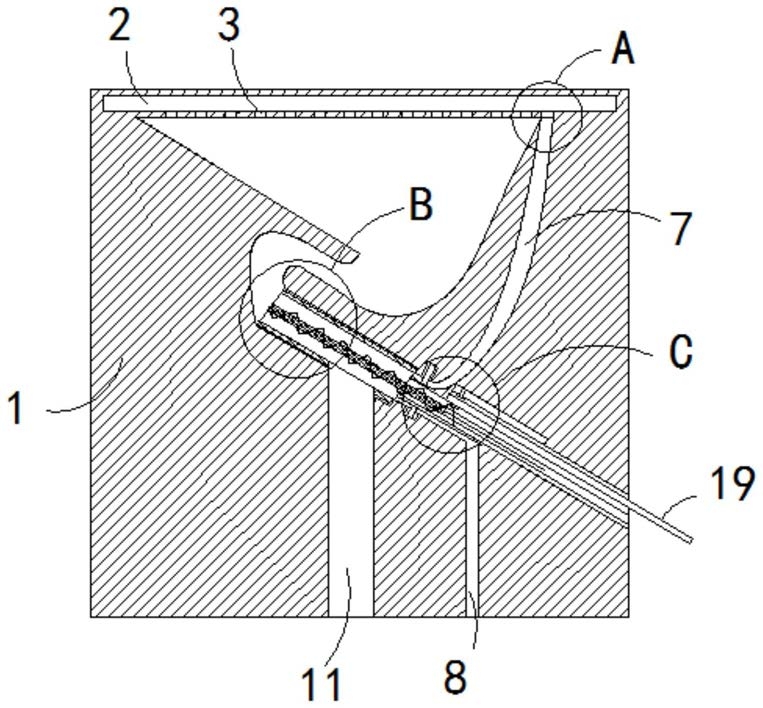

1.一种无水箱节水马桶,包括马桶本体(1),其特征在于,所述马桶本体(1)内设有第一腔室(2),所述第一腔室(2)的底部设有多个出水口(3),所述出水口(3)与马桶本体(1)的盆腔相连通设置,所述马桶本体(1)的盆腔连接有排污管(4),所述排污管(4)内设有波纹管(5),所述波纹管(5)的一端与排污管(4)固定连接,所述波纹管(5)上套设有单向密封垫(6),所述波纹管(5)内设有排水口和进水口,所述马桶本体(1)内设有冲水口(7)、自来水入口(8)和下水道(11),所述冲水口(7)与第一腔室(2)相连通设置,所述排水口和进水口分别与冲水口(7)和自来水入口(8)连接,所述排水口和进水口分别设有出水开关(9)和进水开关(10),所述排污管(4)和下水道(11)相连通设置,所述波纹管(5)内设有连杆(12),所述连杆(12)与波纹管(5)的顶部固定连接,所述连杆(12)上套设有拉簧(13),所述拉簧(13)与波纹管(5)的顶部固定连接,所述马桶本体(1)内设有第二腔室(14)和第三腔室(15),所述连杆(12)和拉簧(13)的下端位于第二腔室(14)内,所述第二腔室(14)与波纹管(5)相连通设置,所述第二腔室(14)与第三腔室(15)相连通设置,所述拉簧(13)的挂钩上设有调节装置(16),所述马桶本体(1)的盆腔两侧均设有复位开关(17),所述复位开关(17)与连杆(12)相连接。

2.根据权利要求1所述的无水箱节水马桶,其特征在于,所述出水开关(9)和进水开关(10)均为单向压力阀。

3.根据权利要求1所述的无水箱节水马桶,其特征在于,所述调节装置(16)包括固定连接于拉簧(13)挂钩的螺帽(18),所述螺帽(18)与第三腔室(15)的内壁滑动连接,所述螺帽(18)内螺纹连接有螺杆(19),所述螺杆(19)设置于第三腔室(15)内,且螺杆(19)远离螺帽(18)的一端延伸至马桶本体(1)的外部。

4.根据权利要求3所述的无水箱节水马桶,其特征在于,所述第三腔室(15)的内壁设有滑槽(20),所述滑槽(20)内设有与之相匹配的滑块(21),所述滑块(21)与螺帽(18)固定连接。

5.根据权利要求1所述的无水箱节水马桶,其特征在于,所述复位开关(17)包括固定连接于连杆(12)上的钢丝(22),所述第二腔室(14)的内壁设有轨道(23),所述钢丝(22)穿过轨道(23)且固定连接有拉块(24),所述拉块(24)位于马桶本体(1)的外部,所述轨道(23)的内壁设有凹槽(25),所述凹槽(25)的内壁固定连接有转轴(26),所述转轴(26)上套接有定滑轮(27),所述钢丝(22)与定滑轮(27)相接触。

6.根据权利要求1所述的无水箱节水马桶,其特征在于,所述波纹管(5)应保持平放或较小角度。
