专利号: 2018107770392
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

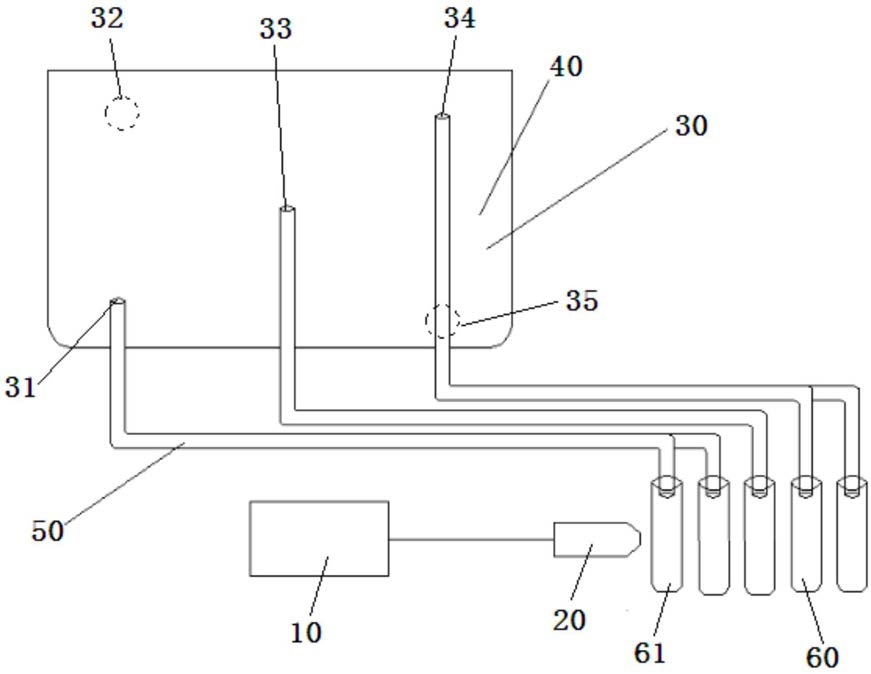

1.一种乳化液浓度检测装置,其特征在于:包括上位机、太赫兹探头、五根油管和五根试管;

五根试管并列放置,且与太赫兹探头位于同一直线上;每根试管上均设置有停止刻度线,五根试管的停止刻度线高度相同,且均高于太赫兹探头的高度;

五根油管的一端均伸入乳化液箱中,五根油管的另一端分别伸入五根试管内,五根油管的中部均设置有阀门;

太赫兹探头与上位机相连接,太赫兹探头包括信号发送单元、信号接收单元和信号控制单元,信号发送单元包括太赫兹发射管,信号接收单元包括太赫兹接收管,信号控制单元包括激光器和控制电路;

五根油管在乳化液箱中的插入点形成五个采样点,五个采样点位于乳化液箱的位置均不同。

2.根据权利要求1所述的乳化液浓度检测装置,其特征在于:五个采样点分别为采样点

1、采样点2、采样点3、采样点4和采样点5,其中采样点1和采样点4位于乳化液箱顶部的两个对角点上,采样点2和采样点5位于乳化液箱底部的另外两个对角点上,采样点3位于乳化液箱的正中部。

3.根据权利要求1所述的乳化液浓度检测装置,其特征在于:停止刻度线位于试管口下方3mm处。

4.根据权利要求1所述的乳化液浓度检测装置,其特征在于:信号发送单元还包括驱动调制信号和驱动电路。

5.一种乳化液浓度检测方法,其特征在于:包括如下步骤:

步骤1,检测装置连接:将五根油管的一端分别放置在五个采样点处,五根油管的另一端分别伸入五根试管内,五根油管上的阀门均处于关闭状态;五根试管并列放置,且与太赫兹探头位于同一直线上;五根试管的停止刻度线高度相同,且均高于太赫兹探头的高度;五根试管分别为试管一、试管二、试管三、试管四和试管五,其中试管一靠近太赫兹探头;

步骤2,试管一采样:与试管一对应的阀门打开,位于乳化液箱中的乳化液经油管流入试管一中,当试管一中的乳化液上升至停止刻度线时,阀门关闭,停止采样;

步骤3,试管一浓度检测:太赫兹探头对试管一中的乳化液浓度进行检测,具体检测过程为:太赫兹发射管在驱动调制信号的作用下不断向太赫兹接收管发射带有调制信号的太赫兹光,太赫兹光经试管一中的油水介质吸收后被太赫兹接收管接收,太赫兹接收管将光信号传送至信号控制单元及上位机,然后上位机得到此时的乳化液吸收光谱图并进行保存;

步骤4,其余试管浓度检测:将试管一取走,然后按照步骤2和步骤3的方法依次对试管二至试管五中的乳化液吸收光谱图进行保存;

步骤5,上位机对保存好的乳化液吸收光谱图进行增强、去躁,融合后,得到一条乳化液吸收光谱曲线,将试管三的测量时间作为该时刻的乳化液浓度测量时间,从而得到时间-浓度图。

6.根据权利要求5所述的乳化液浓度检测方法,其特征在于:步骤1中,五个采样点的布设方法为:五个采样点分别为采样点1、采样点2、采样点3、采样点4和采样点5,其中采样点1和采样点4布设在乳化液箱顶部的两个对角点上,采样点2和采样点5布设在乳化液箱底部的另外两个对角点上,采样点3布设在乳化液箱的正中部。
