1.铁酸锌-铁酸钴异质结复合催化剂，其特征在于，由铁酸锌和铁酸钴，按摩尔比，ZnFe2O4：CoFe2O4＝(5-30)：1制成。

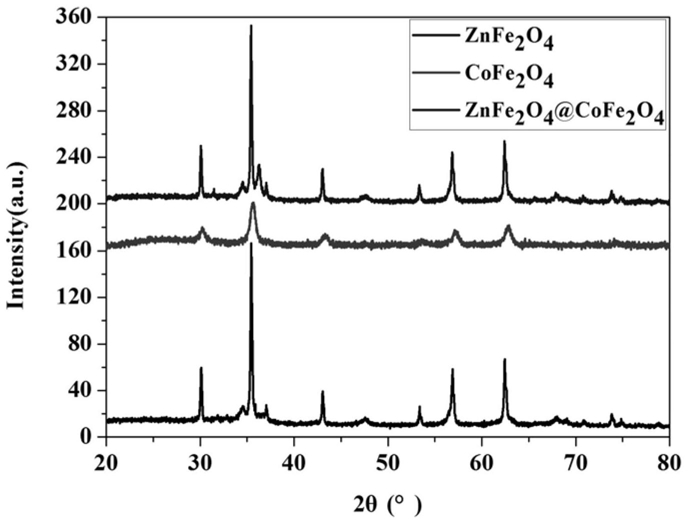

2.权利要求1所述的铁酸锌-铁酸钴异质结复合催化剂的制备方法，其特征在于，包括如下步骤：将Zn(NO3)2·6H2O、FeSO4·7H2O和十二烷基三甲基溴化铵CTAB溶于水中后，加入Na2C2O4水溶液，使得按摩尔比，Zn2+：Fe2+：CTAB：C2O4-＝1：2：0.25：2，搅拌均匀后，加入铁酸钴CoFe2O4，所得混合溶液放入有特氟隆衬层的反应釜中，100℃水热反应30h，所得固体分别用二次水和无水乙醇洗涤，干燥，所得固体在氮气保护下500℃煅烧2h，升温速率为2℃/min，得到铁酸锌-铁酸钴异质结复合催化剂ZnFe2O4/CoFe2O4。

3.根据权利要求2所述的铁酸锌-铁酸钴异质结复合催化剂的制备方法，其特征在于，所述的铁酸钴CoFe2O4的制备方法为：将Fe(NO3)3·9H2O、Co(NO3)2·6H2O溶于水中，搅拌均匀，调节混合液的pH为12，继续搅拌60min，将所得溶液放入有特氟隆衬层的反应釜中，180℃水热反应12h，所得固体分别用二次水和无水乙醇洗涤，干燥，得铁酸钴CoFe2O4。

4.权利要求1所述的铁酸锌-铁酸钴异质结复合催化剂在光电催化降解有机污染物中的应用。

5.根据权利要求4所述的应用，其特征在于，方法如下：将权利要求1所述的铁酸锌-铁酸钴异质结复合催化剂涂覆在碳纸或导电玻璃上作为工作电极，铂丝为对电极，甘汞电极为参比电极，置于反应容器中，构成三电极体系；将含有有机污染物的废水和电解质溶液加入反应容器中，调节pH为7-10，在0.8V电压下，氙灯照射120min。

6.根据权利要求4或5所述的应用，其特征在于，所述的有机污染物是四环素类抗生素和对硝基苯酚。

7.根据权利要求6所述的应用，其特征在于，所述的四环素类抗生素是四环素、金霉素、或土霉素。

8.根据权利要求5所述的应用，其特征在于，所述的电解质溶液是浓度为1mol/L的Na2SO4溶液。

9.根据权利要求5所述的应用，其特征在于，调节pH为9。

10.根据权利要求5所述的应用，其特征在于，氙灯距有机污染物和电解质溶液的混合溶液的液面距离为10cm。
