1.石墨烯/氧化石墨烯电解液中钛及钛合金阳极氧化方法，其特征在于，具体过程包括如下步骤：步骤1.使用去油剂清洗钛及钛合金表面油渍；

步骤2.表面预处理：

依次分别用400#、600#、800#、1200#水砂纸打磨钛及钛合金板材，其次将钛及钛合金板材用二氧化硅精细抛光液在抛光布上进行抛光，直至表面无明显划痕；然后将其依次放入NaOH溶液、乙醇、去离子水中室温下分别超声清洗20min后，用吹风机吹干备用；

步骤3.制备电解液：

在一定浓度的氧化石墨烯水溶液中，加入还原剂柠檬酸，使柠檬酸的浓度达到10mg/mL，在加热条件下还原氧化石墨烯一段时间，得到石墨烯/氧化石墨烯电解液；

步骤4.阳极氧化反应：

将铜导线缠绕在金属纯钛或钛合金板材上，并作为阳极置于盛有步骤3得到的电解液的电解槽中，选择不锈钢作为阴极，室温下接通直流电进行氧化处理，氧化后用大量的去离子水冲，并烘干得到均匀且致密的钛阳极氧化膜。

2.如权利要求1所述的石墨烯/氧化石墨烯电解液中钛及钛合金阳极氧化方法，其特征在于，所述步骤2中NaOH溶液的浓度为3～6mol/L。

3.如权利要求1所述的石墨烯/氧化石墨烯电解液中钛及钛合金阳极氧化方法，其特征在于，所述步骤3中氧化石墨烯水溶液的浓度为5～10mg/mL，加热温度为80～100℃，还原时间为8～12h。

4.如权利要求1所述的石墨烯/氧化石墨烯电解液中钛及钛合金阳极氧化方法，其特征在于，所述步骤4中电解槽中阴极和阳极之间的距离为5～10cm。

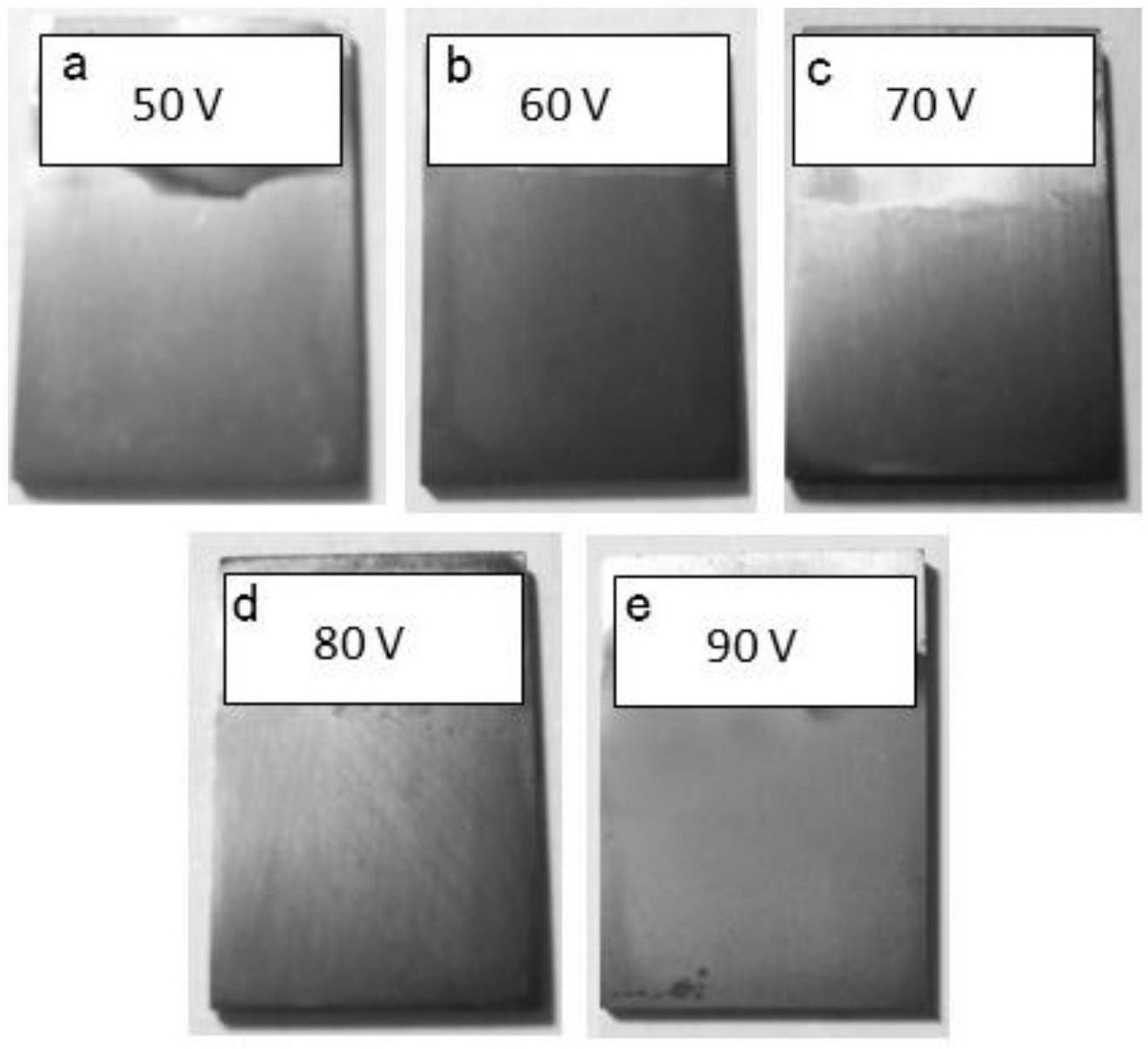

5.如权利要求1所述的石墨烯/氧化石墨烯电解液中钛及钛合金阳极氧化方法，其特征在于，所述步骤4中直流电的电压为40～90V，氧化时间5～30min，冲洗时间为10～15min。
