专利号: 2018107785612
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

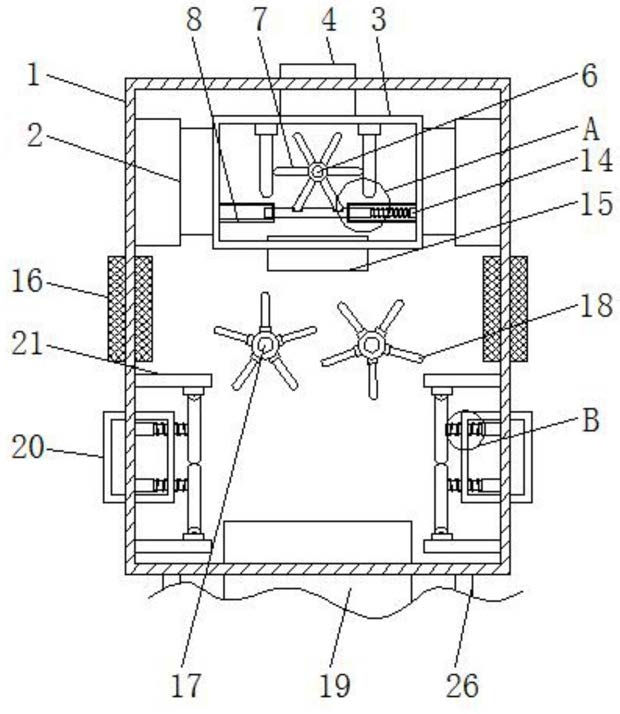

1.一种用于水面养殖诱捕鲌鱼的装置,包括外框(1),其特征在于:所述外框(1)内腔左右两侧面的顶端均固定安装有固定板(2),两个所述固定板(2)之间的侧面固定安装有存料箱(3),所述存料箱(3)的顶部固定连通有进料管(4),所述进料管(4)的顶部延伸至外框(1)的外部,所述存料箱(3)内腔的顶面固定安装有两个位于进料管(4)两侧的挡板(5),所述存料箱(3)的内腔活动安装有转动杆(6),所述转动杆(6)的外部活动套装有隔板(7),所述隔板(7)的边缘与挡板(5)的侧面摩擦连接,所述存料箱(3)内腔的左侧面固定安装有套框(8),所述套框(8)的内部活动套装有横杆(9),所述横杆(9)的另一端活动套装有稳定框(13),所述稳定框(13)的右端与存料箱(3)内腔的右侧面固定连接,所述横杆(9)的右端延伸至稳定框(13)的内腔并活动套装有细杆(11),所述细杆(11)的另一端固定套装有连接块(14),所述连接块(14)的另一侧与存料箱(3)内腔的右侧面固定连接,所述横杆(9)的顶面开设有与隔板(7)相适配的卡接槽(10),所述存料箱(3)的底部固定安装有位于隔板(7)正下方的出料管(15),所述外框(1)的左右两侧面均固定安装有位于固定板(2)下方的滤网(16),所述外框(1)的内腔固定安装有连接杆(17),所述连接杆(17)的外部活动套装有搅拌叶(18),所述外框(1)的左右两侧面均固定安装有两个稳定板(21),所述稳定板(21)以两个为一组分为两组,每组所述稳定板(21)之间的侧面通过活动轴均固定安装有阻碍板(22),两个所述阻碍板(22)相互靠近的一端摩擦连接,所述外框(1)的左右侧面均固定安装有位于两个稳定板(21)之间的进鱼框(20),所述进鱼框(20)的另一侧延伸至外框(1)的内腔,所述阻碍板(22)靠近进鱼框(20)的侧面均固定安装有伸缩杆(23),所述伸缩杆(23)的另一端延伸至进鱼框(20)的内腔并活动套装有缓冲套杆(24),所述缓冲套杆(24)的另一端与外框(1)的侧面固定连接,所述外框(1)底面的中部固定连通有连通管(19),所述连通管(19)的底端固定安装有捕捞网(29),所述连通管(19)的外部活动套装有稳定套(27),所述稳定套(27)的左右两侧面均固定安装有保护板(28),所述保护板(28)的顶面通过卸力装置(26)与外框(1)的底面传动连接,所述转动杆(6)的另一端延伸至外框(1)的外部并活动套装有调节手柄(32)。

2.根据权利要求1所述的一种用于水面养殖诱捕鲌鱼的装置,其特征在于:所述细杆(11)的外部活动套装有连接弹簧(12),所述连接弹簧(12)的两端分别与横杆(9)的右侧面和连接块(14)的左侧面固定连接。

3.根据权利要求1所述的一种用于水面养殖诱捕鲌鱼的装置,其特征在于:所述伸缩杆(23)的外部活动套装有缓冲弹簧(25),所述缓冲弹簧(25)的两端分别与阻碍板(22)和缓冲套杆(24)之间的侧面固定连接。

4.根据权利要求1所述的一种用于水面养殖诱捕鲌鱼的装置,其特征在于:所述卸力装置(26)包括卸力杆(261),所述卸力杆(261)的底部活动套装有卸力套杆(262),所述卸力杆(261)的底端延伸至卸力套杆(262)的内腔并活动套装有移动杆(263),所述移动杆(263)的底端与卸力套杆(262)内腔的底面固定连接。

5.根据权利要求4所述的一种用于水面养殖诱捕鲌鱼的装置,其特征在于:所述移动杆(263)的外部活动套装有卸力弹簧(264),所述卸力弹簧(264)的两端分别与卸力杆(261)的底面和卸力套杆(262)的顶面固定连接。

6.根据权利要求1所述的一种用于水面养殖诱捕鲌鱼的装置,其特征在于:所述外框(1)的左右两侧面均固定安装有锁紧框(30),所述锁紧框(30)的内部固定安装有浮球(31),所述锁紧框(30)的水平位置值低于隔板(7)最低点的水平位置值。

7.根据权利要求1所述的一种用于水面养殖诱捕鲌鱼的装置,其特征在于:所述连接杆(17)的数量为两个,两个所述连接杆(17)的水平高度值与滤网(16)的水平高度值一致。

8.根据权利要求1所述的一种用于水面养殖诱捕鲌鱼的装置,其特征在于:所述挡板(5)的顶端固定安装有稳定套块,且稳定套块的顶面与存料箱(3)内腔的顶面固定连接。

9.根据权利要求1所述的一种用于水面养殖诱捕鲌鱼的装置,其特征在于:所述阻碍板(22)的横截面积大于进鱼框(20)的横截面积,且稳定板(21)与阻碍板(22)之间的初始角度为直角。
