专利号: 2018107800985
申请人: 杭州科技职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

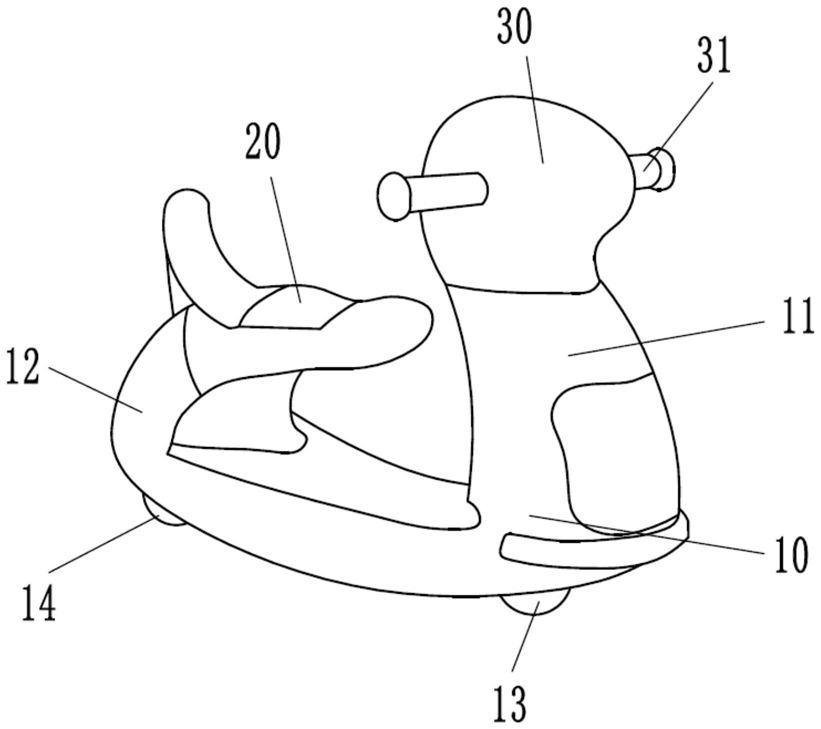

1.一种儿童玩具车,其特征在于,包括:

车身(10),所述车身(10)的前端具有前支撑体(11),所述车身(10)的后端具有后支撑体(12),所述车身(10)的底部设有前轮(13)和后轮(14);

座椅(20),所述座椅(20)与所述后支撑体(12)相连;

车头(30),所述车头(30)包括连杆,所述连杆上套设有一转动器(40),所述转动器(40)的外周抵挡在所述前支撑体(11)的内壁上,所述前轮(13)设置在所述连杆的下端上,所述转动器(40)包括一对钢瓣(41)、一对钢圈(42)、一缓冲体(43)和一对橡胶圈(44),一对钢瓣(41)相对嵌设在位于所述连杆上的环槽(331)内,所述环槽(331)开设在所述连杆的下轴(33)的外周上,一对钢圈(42)嵌设在所述钢瓣(41)的外周面与所述缓冲体(43)的内壁之间,一对橡胶圈(44)嵌设在所述缓冲体(43)的外周面与所述前支撑体(11)的内壁之间,其中,所述环槽(331)的底面为一圆弧面。

2.根据权利要求1所述的儿童玩具车,其特征在于,所述钢圈(42)上具有一开口(421)。

3.根据权利要求1所述的儿童玩具车,其特征在于,所述缓冲体(43)的内腔呈喇叭状,且所述缓冲体(43)的内腔的大端向下,所述内腔的侧壁上开设有一对内凹槽(431),一个内凹槽(431)位于所述内腔的小径腔内,另一个内凹槽(431)位于所述内腔的大径腔内,所述缓冲体(43)的上端面与所述缓冲体(43)的外周面之间采用一锥面过渡连接,且锥面的小端延伸到所述缓冲体(43)的上端面上,所述缓冲体(43)的外周面上设有一对外凹槽(432),所述外凹槽(432)位于锥面上。

4.根据权利要求3所述的儿童玩具车,其特征在于,所述钢圈(42)的内圈与位于所述钢瓣(41)的外侧面上的对应的轨道(411)卡合连接,所述钢圈(42)的外圈与对应的内凹槽(431)卡合连接。

5.根据权利要求3所述的儿童玩具车,其特征在于,所述橡胶圈(44)的内圈与对应的外凹槽(432)嵌合连接,位于所述缓冲体(43)上部的橡胶圈(44)的外圈与位于所述前支撑体(11)的内壁上的上卡合槽(111)嵌合连接,位于所述缓冲体(43)下部的橡胶圈(44)的外圈与位于所述前支撑体(11)的内壁上的下卡合槽(112)嵌合连接。

6.根据权利要求4所述的儿童玩具车,其特征在于,所述转动器(40)还包括一第一骨架(45)和一第二骨架(46),所述第一骨架(45)嵌设在位于所述缓冲体(43)内部的第一环形腔(433)内,所述第二骨架(46)嵌设在位于所述缓冲体(43)内部的第二环形腔(434)内,所述第一骨架(45)位于所述缓冲体(43)的外侧,所述第二骨架(46)位于所述缓冲体(43)的内侧。

7.根据权利要求5所述的儿童玩具车,其特征在于,所述缓冲体(43)由聚氨酯制成。

8.根据权利要求1所述的儿童玩具车,其特征在于,所述车头(30)还包括一对把手(31),一对把手(31)设置在所述连杆的上轴(32)的上部,所述上轴(32)的下部与所述下轴(33)的上部固定连接,所述前轮(13)设置在所述下轴(33)的下端上。
