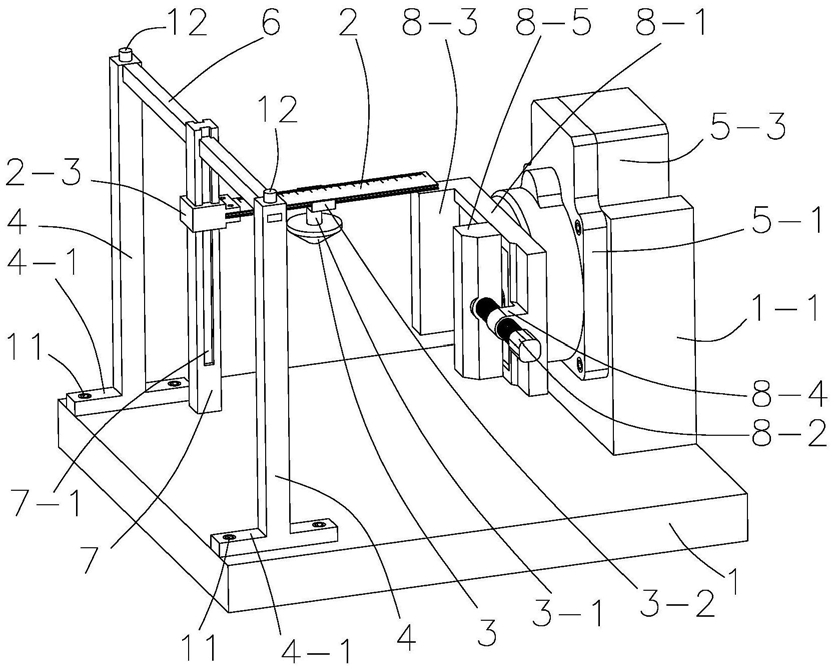

1.一种垂直相交孔的孔心距测量装置，其特征在于：包括底座（1）、测量尺（2）和测头（3），所述底座（1）上沿X轴方向依次设置有测量支架（4）和中空旋转平台（5），所述测量支架（4）上设置有支架横杆（6），所述支架横杆（6）上设置有沿Y轴方向滑动的测量架（7）；所述中空旋转平台（5）包括箱体（5-1）和转动设置在箱体（5-1）上的输出转盘（5-2），所述输出转盘（5-2）的转动中心线朝向X轴方向，所述输出转盘（5-2）上设置有用于夹紧工件（15）的夹具（8）；所述测量尺（2）沿Z轴方向滑动设置在测量架（7）上，所述测量尺（2）朝向X轴方向设置，并位于测量架（7）和夹具（8）之间；所述测头（3）为向下收缩的锥形，所述测头（3）沿X轴方向滑动设置在测量尺（2）上，且小端朝下；

所述测头（3）通过测头连接件（3-2）沿X轴方向与测量尺（2）滑动连接，所述测量尺（2）上沿X轴方向刻设有大刻度（2-2），所述测头连接件（3-2）上沿X轴方向刻设有与大刻度（2-

2）配合的小刻度（3-4）；

所述夹具（8）包括夹具本体（8-1）和操作杆（8-2），所述夹具本体（8-1）与输出转盘（5-

2）固定连接，所述夹具本体（8-1）远离输出转盘（5-2）的一侧依次向外延伸有固定夹紧块（8-3）和夹紧凸起（8-4），所述夹具本体（8-1）上滑动设置有靠近或远离固定夹紧块（8-3）运动的滑动夹紧块（8-5），所述固定夹紧块（8-3）、滑动夹紧块（8-5）和夹紧凸起（8-4）沿垂直于X轴方向设置，所述操作杆（8-2）穿过夹紧凸起（8-4）并与夹紧凸起（8-4）螺纹连接，所述操作杆（8-2）的一端与滑动夹紧块（8-5）固定连接；

待测工件（15）上具有两个垂直相交的孔，且两个孔不在同一平面内，测量时，将工件（15）放置在固定夹紧块（8-3）和滑动夹紧块（8-5）之间，此时两个孔的轴线均与X轴方向垂直，其中第一个孔（15-1）的轴线与测头（3）的轴线方向相同，再旋紧操作杆（8-2）， 其带动滑动夹紧块（8-5）向固定夹紧块（8-3）滑动，将工件（15）夹紧；然后，调整测头（3）的位置，使得测头（3）的小端插入第一个孔（15-1）中，直到测头（3）与第一个孔（15-1）吻合，此时测头（3）的轴线与第一个孔（15-1）的轴线重合，先观察大刻度（2-2）相对于测头连接件（3-2）的读数，再观察小刻度（3-4）上与大刻度（2-2）对齐的读数，记下此时的刻度为l1；

当测量完第一个孔（15-1）的位置后，使测头（3）滑动位于安全位置，再通过操作中空旋转平台（5），使输出转盘（5-2）带动夹具（8）以及工件（15）旋转90度， 使得第二个孔（15-2）的轴线与测头（3）的轴线方向相同，再重复测量第一个孔（15-1）时的步骤，记录大刻度（2-

2）相对于测头连接件（3-2）的读数，再观察小刻度（3-4）上与大刻度（2-2）对齐的读数，记下此时的刻度为l2；则两个垂直相交孔的孔心距为：l2-l1。

2.根据权利要求1所述的垂直相交孔的孔心距测量装置，其特征在于：所述测头（3）的大端向上延伸有连接柱（3-1），所述测头连接件（3-2）呈U型，所述连接柱（3-1）与测头连接件（3-2）固定连接，所述测量尺（2）的两侧均开设有X导向槽（2-1），所述测头连接件（3-2）的两侧均向内延伸有与X导向槽（2-1）配合的X导向凸条（3-3）。

3.根据权利要求1或2所述的垂直相交孔的孔心距测量装置，其特征在于：所述测量尺（2）上固定设置有测量尺连接件（2-3），所述测量尺（2）通过测量尺连接件（2-3）滑动设置在测量架（7）上，所述测量架（7）的两侧均开设有Y导向槽（7-1），所述测量尺连接件（2-3）上贯穿有通孔（2-4），所述测量架（7）穿过通孔（2-4），所述通孔（2-4）的两侧均向内延伸有与Y导向槽（7-1）配合的Y导向凸条（2-5）。

4.根据权利要求1所述的垂直相交孔的孔心距测量装置，其特征在于：所述测量支架（4）的底端向外延伸有连接块（4-1），所述连接块（4-1）固定设置在底座（1）上，所述测量支架（4）的数量为两个，两个所述测量支架（4）沿Y轴方向间隔分布，所述支架横杆（6）的两端分别固定设置在两个测量支架（4）的顶端。

5.根据权利要求1所述的垂直相交孔的孔心距测量装置，其特征在于：所述箱体（5-1）远离输出转盘（5-2）的一侧设置有控制箱（5-3），所述底座（1）上向上延伸有凸台（1-1），所述凸台（1-1）的顶端开设有容纳凹槽（1-2），所述控制箱（5-3）置于容纳凹槽（1-2）内，所述箱体（5-1）与凸台（1-1）固定连接。
