专利号: 2018107805423
申请人: 合肥仨力机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

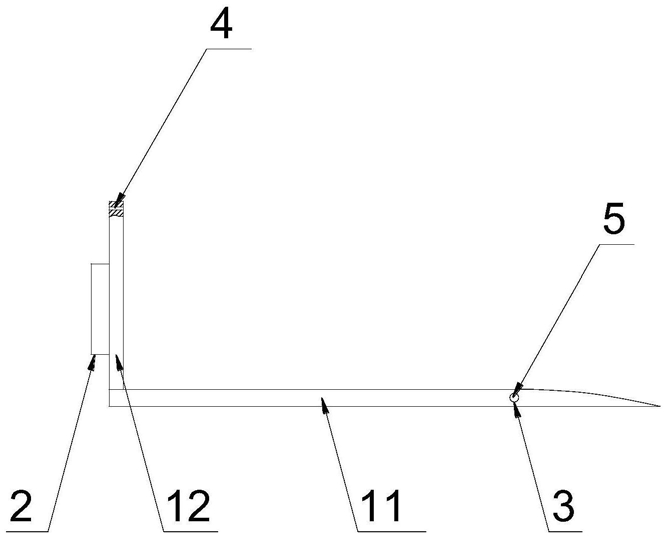

1.一种易碎品货物用叉车货叉组件,其特征在于,包括滑块(2)、挡板(12)、横板(11)、连接件(5)和紧固件;其中,横板(11)水平设置;

滑块(2)、挡板(12)和横板(11)为一体化设置;滑块(2)设置在挡板(12)的侧面,滑块(2)与叉车的升降机构配合连接,以带动挡板(12)、横板(11)在竖直方向运动;

挡板(12)的顶部设有两个第一通孔(4);横板(11)的端部设有通孔(3),连接件(5)配合插入通孔(3)内部;连接件(5)的两端位于横板(11)外侧,连接件(5)的两端设有开口向下的卡槽(6);

紧固件包括拉绳(7)、第一挂钩(71)和第二挂钩(72),第一挂钩(71)和第二挂钩(72)分别系在拉绳(7)的两端,其中,第一挂钩(71)配合插入第一通孔(4)内并固定;拉绳(7)绕连接件(5)至绷紧,并且第二挂钩(72)卡接在卡槽(6)内并固定;

连接件(5)两端设有向上开口的限位槽,限位槽内配合插入限位块(8),限位块(8)抵靠在横板(11)的两侧,对连接件(5)形成限位结构。

2.根据权利要求1所述的易碎品货物用叉车货叉组件,其特征在于,横板(11)上表面设置防滑弹性橡胶层。

3.根据权利要求1所述的易碎品货物用叉车货叉组件,其特征在于,拉绳(7)为弹性绳。

4.根据权利要求1所述的易碎品货物用叉车货叉组件,其特征在于,在多个挡板(12)和横板(11)上,多个拉绳(7)之间配合呈网状布置。
