专利号: 2018107808262
申请人: 广西南宁胜祺安科技开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2023-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

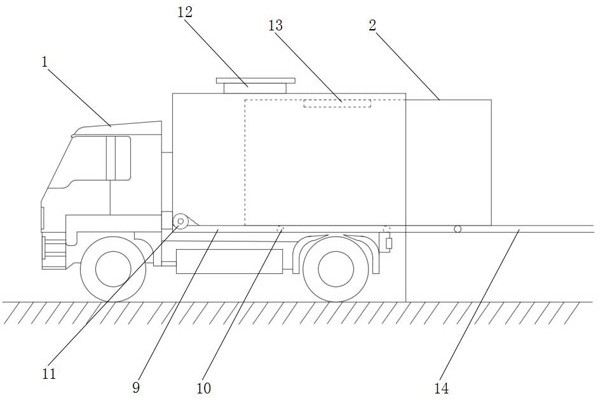

1.一种废旧金属分选打包系统,包括垃圾回收车(1);其特征在于:还包括垃圾车内胆(2)、倾倒装置(3)、打散装置(4)、切碎装置(5)、有色金属涡电流分选机(6)、压缩打包设备(7)、装车装置(8)、内胆清洁消毒装置(55)及控制系统;所述垃圾回收车(1)的车厢内部设有车内轨道(9);所述垃圾车内胆(2)的底部设有滑轮(10);所述垃圾车内胆(2)套入垃圾回收车(1)的车厢内部,且所述滑轮(10)套接在车内轨道(9)内;所述倾倒装置(3)上设有牵引运输轨道(14)、牵引电机(18)及牵引索(19);所述牵引运输轨道(14)与车内轨道(9)对应;

所述牵引电机(18)通过牵引索(19)连接到垃圾车内胆(2)上;所述打散装置(4)设置在倾倒装置(3)的下方,底部设有普通输送带(47);所述内胆清洁消毒装置(55)通过与打散装置(4)上相同的普通输送带(47)连接牵引运输轨道(14)的末端;所述打散装置(4)后通过普通输送带(47)依次连接布置切碎装置(5)、有色金属涡电流分选机(6)、压缩打包设备(7)及装车装置(8);所述有色金属涡电流分选机(6)的出口处设有金属输送带(32)及垃圾输送带(33);所述金属输送带(32)与压缩打包设备(7)连接;所述垃圾输送带(33)通入垃圾回收站的垃圾处理装置中;所述装车装置(8)通回牵引运输轨道(14)中;所述控制系统基于PLC建立;所述倾倒装置(3)、打散装置(4)、切碎装置(5)、有色金属涡电流分选机(6)、压缩打包设备(7)、装车装置(8)及内胆清洁消毒装置(55)均连接控制系统,所述垃圾车内胆(2)还包括内胆入口(13)、挂钩(15)、液压开闭门器(16)、位置感应器Ⅰ(17)及内胆门(48);所述内胆入口(13)设置在垃圾车内胆(2)的顶部;所述挂钩(15)设置在垃圾车内胆(2)前后两端的底部;所述液压开闭门器(16)设置在垃圾车内胆(2)的上部,并连接着所述内胆门(48);所述位置感应器Ⅰ(17)设置在内胆门(48)旁;所述垃圾回收车(1)的车厢顶部设有垃圾车入口(12),内部设有拉回电机(11);所述垃圾车入口(12)与内胆入口(13)对应;所述拉回电机(11)上设有钢丝绳索;所述倾倒装置(3)还包括位置感应器Ⅱ(20)、导轮(21)、卸料弹簧(22)及卸料挡板(23);所述位置感应器Ⅱ(20)设置在倾倒装置(3)的前端,与所述位置感应器Ⅰ(17)相对应;所述牵引运输轨道(14)的末端向下弯曲;所述卸料弹簧(22)设置在牵引运输轨道(14)末端弯曲部位的底部;所述卸料挡板(23)设置在卸料弹簧(22)上,

所述有色金属涡电流分选机(6)包括振动进料器(30)、磁选段(31)、动力装置(54)及控制柜(46);所述振动进料器(30)及磁选段(31)依次排布;所述磁选段(31)内设有选磁辊;所述动力装置(54)连接选磁辊;所述控制柜(46)与控制系统相连。

2.根据权利要求1所述的一种废旧金属分选打包系统,其特征在于:所述打散装置(4)还包括打散电机(24)、打散柱(25)、打散叶(49)、提升输送带(26)及打散池(50);所述打散池(50)的底部设有普通输送带(47);所述打散电机(24)直立向上设置在普通输送带(47)的中部,并连接所述打散柱(25);所述打散叶(49)交替设置在打散柱(25)上;所述提升输送带(26)设置在普通输送带(47)的末端;所述切碎装置(5)设置在提升输送带(26)的末端底部。

3.根据权利要求1所述的一种废旧金属分选打包系统,其特征在于:所述切碎装置(5)包括进料斗(27)、切削机构(28)、出料斗(29)、滤网(59)及回料输送带(60);所述进料斗(27)设置在切碎装置(5)的顶部,位于提升输送带(26)末端的下方;所述切削机构(28)包括切削电机(51)、切削柱(52)及刀盘(53);所述切削电机(51)连接切削柱(52);所述刀盘(53)布置在切削柱(52)上;所述滤网(59)设置在出料斗(29)的入口处;所述回料输送带(60)分为竖直提升段及倾斜提升段;所述竖直提升段设置在切碎装置(5)内,并向上通出所述切碎装置(5);所述倾斜提升段设置在切碎装置(5)的顶部,一端连接所述竖直提升段,另一端通到所述进料斗(27)的上方;所述回料输送带(60)上分布有垂直于回料输送带(60)的提升挡板(61);所述出料斗(29)的下方设有普通输送带(47)。

4.根据权利要求1所述的一种废旧金属分选打包系统,其特征在于:所述压缩打包设备(7)包括换容器电机(34)、弯曲承托轴(35)、金属物料容器(36)、机座(37)、液压机构(38)、压块(39)、压块旋转电机(40)及二次液压缸(41);所述换容器电机(34)竖直向上设置在机座(37)之前;三组所述弯曲承托轴(35)互成120°角连接在换容器电机(34)上,且内部设有重力感应装置;所述金属物料容器(36)放置在弯曲承托轴(35)上;所述液压机构(38)设置在机座(37)的中间;所述压块(39)从上至下分为固定块及旋转块;所述固定块连接液压机构(38);所述压块旋转电机(40)设置在固定块及旋转块之间,转子连接所述旋转块;所述二次液压缸(41)设置在旋转块的内部;在所述液压机构(38)上设有液压压力传感器,在所述压块(39)上设有位置传感器;所述液压压力传感器及位置传感器均连接控制系统;所述压缩打包设备(7)的出口处设有端部翘起的普通输送带(47)。

5.根据权利要求1所述的一种废旧金属分选打包系统,其特征在于:所述内胆清洁消毒装置(55)包括磁力输送带(56)、活动高压水枪(57)及紫外灯消毒装置(58);所述磁力输送带(56)上铺装有电磁铁,并连接牵引运输轨道(14)的末端;所述磁力输送带(56)的中部向下倾斜,并在倾斜之前设有位置感应器Ⅲ(62);所述活动高压水枪(57)设置在磁力输送带(56)的倾斜部位两旁,端部设有万象节管;在所述磁力输送带(56)倾斜部位之后的正上方及两旁均分布设置有紫外灯消毒装置(58);设置在所述磁力输送带(56)正上方的紫外灯消毒装置(58)竖直朝下,设置在所述磁力输送带(56)两旁的紫外灯消毒装置(58)倾斜朝向磁力输送带(56)运动方向的反方向;所述装车装置(8)包括车内胆暂存输送带(42)及成品输送带(43);所述车内胆暂存输送带(42)的一端连接磁力输送带(56)的末端,另一端通到所述压缩打包设备(7)出口处的普通输送带(47)之下,并连接所述成品输送带(43);所述成品输送带(43)与牵引运输轨道(14)的前端连接。

6.根据权利要求1所述的一种废旧金属分选打包系统,其特征在于:所述液压开闭门器(16)包括液压座(44)及双连杆(45);所述液压座(44)上设有小型液压缸;所述双连杆(45)的一端与小型液压缸铰接,另一端与内胆门(48)铰接;所述垃圾车内胆(2)为硬质塑料制成,表面覆盖铁素体不锈钢板材。

7.根据权利要求1-6任一项所述的一种废旧金属分选打包系统及其分选打包方法,其特征在于,包括以下步骤:

1)卸车:垃圾回收车(1)停在指定的位置后车内轨道(9)与牵引运输轨道(14)连接,此时由操作人员将牵引索(19)连接在挂钩(15)上;牵引电机(18)启动,将垃圾车内胆(2)在牵引运输轨道(14)上往后拉;

2)倾倒:在牵引运输轨道(14)的末端,位置感应器Ⅰ(17)与位置感应器Ⅱ(20)相互感应,控制液压开闭门器(16)打开内胆门(48);垃圾车内胆(2)继续移动,到达牵引运输轨道(14)弯曲向下的部位时开口向下倾倒垃圾;垃圾车内胆(2)到达牵引运输轨道(14)的底部后接触到卸料挡板(23),并压缩卸料弹簧(22);利用卸料弹簧(22)的弹力将垃圾车内胆(2)反复在牵引运输轨道(14)上震动弹起,促进垃圾落下;

3)打散:垃圾落入打散装置(4)的打散池(50)中,打散电机(24)启动,带动打散柱(25)及打散叶(49)转动,将结块的垃圾打散;最后分散的垃圾通过提升输送带(26)送入切碎装置(5)中;

4)切碎:进入切碎装置(5)中较大块的垃圾在切削机构(28)的作用下,由刀盘(53)绞碎到适合大小;符合要求的小块垃圾能够通过滤网(59),从出料斗(29)中落入普通输送带(47)中;而没有达到要求的垃圾则由回料输送带(60)带回进料斗(27)中,再次绞碎;所述刀盘(53)由耐磨硬质合金制成,硬度达到HRA91.5-HRA93.5,能够绞碎一般金属;

5)选分:从切碎装置(5)中出来的小粒垃圾进入有色金属涡电流分选机(6)中,在动力装置(54)的带动下,磁选段(31)中的选磁辊转动,利用偏心磁极技术使金属与其他非金属垃圾的落点分开,从而筛选出垃圾中的金属;所述控制柜(46)可调整磁极及磁力,使抛物线的效果较大化,更好的将金属选分出来;选出来的金属通过金属输送带(32)送往压缩打包设备(7),而垃圾则通过垃圾输送带(33)送往垃圾处理设备;选用有色金属涡电流分选机(6)可分选的金属直径最小可达2mm;

6)压缩打包:选出的金属进入金属物料容器(36)中,当重力感应装置检测到金属物料容器(36)内的金属重量达到设定值时,由换容器电机(34)通过弯曲承托轴(35)将装满金属的金属物料容器(36)转到压缩打包设备(7)中;液压机构(38)下压,使压块(39)压住金属物料容器(36)内的金属;当液压压力传感器检测到液压压力到达10T,且位置传感器检测到压块(39)下降达到或超过设定高度值时,液压机构(38)稍微向上收回,此时压块旋转电机(40)带动压块(39)上的旋转块转过60°,二次液压缸(41)伸出,对金属物料容器(36)内的金属进行局部二次加固压缩,此后压块旋转电机(40)带动旋转块每转过60°则进行一次二次压缩;完成5次二次压缩后形成稳定的金属块,并通过普通输送带(47)送出;压好的金属块在普通输送带(47)的端部翘起处飞出,并落入下方的垃圾车内胆(2)中;如当液压压力传感器检测到压力达到10T时,而压块(39)未下降到设定高度,则控制系统判断为设备卡死,随即发出报警,提醒操作人员进行检修维护;

7)清洗及消毒:垃圾车内胆(2)在卸完垃圾后进入磁力输送带(56);由电磁铁吸引随磁力输送带(56)的转动而移动;当位置感应器Ⅰ(17)与位置感应器Ⅲ(62)相互感应时,液压开闭门器(16)将内胆门(48)打开,随后垃圾车内胆(2)开口向下紧贴在磁力输送带(56)上向下运动;此时活动高压水枪(57)通过万象节管调整角度,向垃圾车内胆(2)内喷水清洗;完成清洗后垃圾车内胆(2)经过紫外灯消毒装置(58)的下方;此时紫外灯消毒装置(58)开启,通过内胆入口(13)及内胆门(48)向垃圾车内胆(2)中照射253.7nm波长的紫外线进行杀菌消毒;紫外灯消毒照射时间为十分钟;经过清洁及消毒后的垃圾车内胆(2)进入车内胆暂存输送带(42)中;

8)装车:在压缩打包步骤中,压制成型的金属块进入经过清洁消毒的垃圾车内胆(2)中,带有金属块的清洁垃圾车内胆(2)进到成品输送带(43)上,再来到牵引运输轨道(14)的前端;此时操作人员将拉回电机(11)上的钢丝绳索套接在垃圾车内胆(2)前端的挂钩(15)上;拉回电机(11)启动,将垃圾车内胆(2)通过车内轨道(9)拉回垃圾回收车(1)中,完成所有工作步骤,垃圾回收车(1)即可驶离;每次装车装的都是排在前面进行金属分选打包的圾车内胆(2),垃圾回收车(1)无需等待。
