专利号: 2018107836205
申请人: 南阳师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

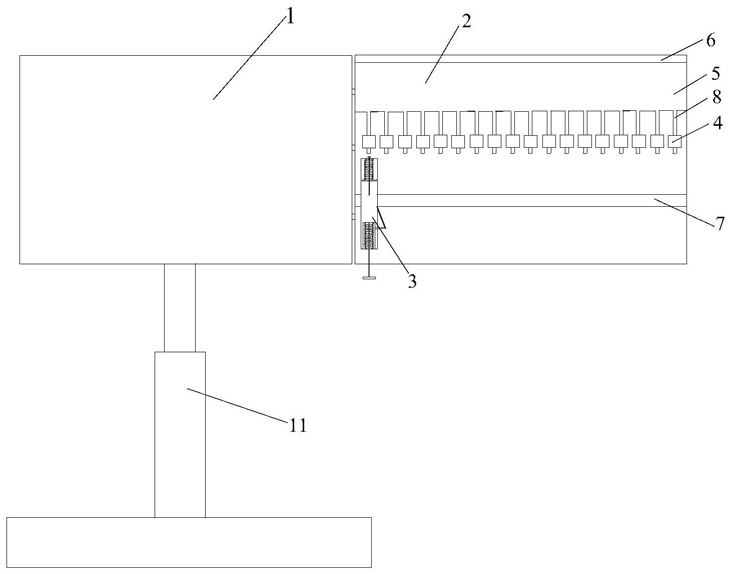

1.一种少儿英语教学用词汇展示板,其特征在于,包括:第一板体(1),第一板体(1)的一侧铰接有第二板体(2),第二板体(2)上设有弹射装置(3)、多个字母卡片(4)、磁性板体(5)、磁性挡板(6)和横向滑槽(7),所述弹射装置(3)与横向滑槽(7)滑动连接,第二板体(2)上沿水平方向等间距设有多个竖向燕尾槽(8),多个竖向燕尾槽(8)位于横向滑槽(7)的上方,多个竖向燕尾槽(8)的上方设有凹槽,磁性板体(5)设在凹槽内,竖向燕尾槽(8)的底面与磁性板体(5)的表面处于同一平面,磁性挡板(6)设在磁性板体(5)的上方,所述多个字母卡片(4)的底部均设有第一滑块(41),第一滑块(41)的外表面设有磁铁片,所述第一滑块(41)与竖向燕尾槽(8)滑动连接。

2.如权利要求1所述的少儿英语教学用词汇展示板,其特征在于,所述弹射装置(3)包括:壳体(31)、第一弹簧(32)、第一弹射体(33)、拉杆(34)、拍打板(35)、第二弹射体(36)和第二弹簧(37),所述第一弹簧(32)的底端固定在壳体(31)上,第一弹簧(32)的顶端与第一弹射体(33)固定连接,第一弹射体(33)上设有卡接头(9),壳体(31)上设有对应的卡接口,拍打板(35)铰接在壳体(31)上,拍打板(35)和壳体(31)之间还设有第三弹簧(10),所述拉杆(34)的底端设在壳体(31)的外部,拉杆(34)的顶端穿入壳体(31)与第一弹射体(33)固定连接,所述第二弹射体(36)包括推杆(361)和固定在推杆(361)上的滑板(362),所述第二弹簧(37)的顶端固定在壳体(31)内的顶部,第二弹簧(37)的底端固定在滑板(362)上,滑板(362)与壳体(31)的内表面滑动连接,壳体(31)的背面通过第二滑块与横向滑槽(7)滑动连接。

3.如权利要求2所述的少儿英语教学用词汇展示板,其特征在于,所述第一弹射体(33)为开口向下的U型结构,第一弹簧(32)的顶端固定在U型结构内的顶端,卡接头(9)固定在U型结构的侧面上。

4.如权利要求2所述的少儿英语教学用词汇展示板,其特征在于,所述拍打板(35)上设有与卡接口对应的凸块。

5.如权利要求2所述的少儿英语教学用词汇展示板,其特征在于,所述滑板(362)的侧面上设有第三滑块,壳体(31)的内表面设有竖向滑槽,竖向滑槽与第三滑块滑动连接。

6.如权利要求1所述的少儿英语教学用词汇展示板,其特征在于,所述第一板体(1)固定连接有支撑架(11),支撑架(11)包括支撑座和高度可调支撑杆,所述高度可调支撑杆的顶端与第一板体(1)的底部固定连接,高度可调支撑杆的底端固定在支撑座上。

7.如权利要求1所述的少儿英语教学用词汇展示板,其特征在于,所述第一板体(1)为磁性板体。

8.如权利要求1所述的少儿英语教学用词汇展示板,其特征在于,所述第一板体(1)的后表面上设有插杆,第二板体(2)的后表面上设有插环,插杆与插环连接。
