专利号: 2018107842032
申请人: 淮安青岛科技大科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

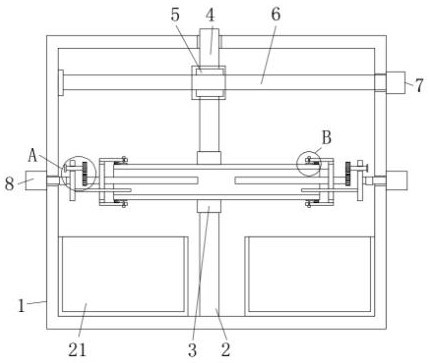

1.一种封隔器胶筒外壁抛光设备,包括抛光设备主体(1),其特征在于,所述抛光设备主体(1)的中间位置固定有支撑杆(2),支撑杆(2)的顶部安装有第一固定块(3),所述抛光设备主体(1)的顶部中间位置设有开口,开口的内部螺纹连接有螺纹套(4),螺纹套(4)的下端延伸至抛光设备主体(1)的内部,并且安装有第二固定块,螺纹套(4)的外部螺纹套接有蜗轮(5),蜗轮(5)上啮合有蜗杆(6),蜗杆(6)的一端延伸至抛光设备主体(1)的外部,并且与第一驱动电机(7)的输出轴相连,所述抛光设备主体(1)的外壁两侧中间位置通过锁紧螺栓安装有第二驱动电机(8),第二驱动电机(8)的输出轴延伸至抛光设备主体(1)的内部,并且固定有转动板(9),转动板(9)上设有通孔,通孔的内部活动设置有转动柱(11),转动柱(11)靠近第二驱动电机(8)的一端焊接有手柄(10),转动柱(11)远离手柄(10)的一端固定在第一齿轮(12)的内圈中,第一齿轮(12)上啮合有第二齿轮(13),第二齿轮(13)的侧面固定有螺纹杆(14),螺纹杆(14)上螺纹套接有安装板,安装板的两侧侧面均固定连接有横板(17),两个横板(17)相互远离的一侧侧面均安装有第三驱动电机(18),第三驱动电机(18)的输出轴上连接有抛光轮(15),抛光轮(15)的一侧侧面设置有擦块(16)。

2.根据权利要求1所述的一种封隔器胶筒外壁抛光设备,其特征在于,两个所述转动板(9)相互靠近的一侧侧面下部均固定有限位板,安装板上设有圆孔,限位板的一端均延伸至圆孔的外部,安装板与螺纹杆(14)相互垂直设置。

3.根据权利要求1所述的一种封隔器胶筒外壁抛光设备,其特征在于,所述蜗轮(5)和蜗杆(6)的连接处活动设置在蜗轮座的内部,蜗杆(6)远离第一驱动电机(7)的一端与抛光设备主体(1)的内壁转动安装。

4.根据权利要求1所述的一种封隔器胶筒外壁抛光设备,其特征在于,所述第一固定块(3)与第二固定块之间固定有胶筒,抛光轮(15)和擦块(16)的底部均与胶筒的外壁相接触,擦块(16)固定在横板(17)的底部。

5.根据权利要求1所述的一种封隔器胶筒外壁抛光设备,其特征在于,所述抛光设备主体(1)的内底壁两侧均放置有接料箱(21),两个接料箱(21)对称设置在支撑杆(2)的两侧侧面。

6.根据权利要求1所述的一种封隔器胶筒外壁抛光设备,其特征在于,所述抛光设备主体(1)的外侧铰接有箱门(19),箱门(19)上安装有把手(20)。
