1.一种片状团聚态小球形纳米WO3粉末的制备方法，其特征在于，包括以下步骤：步骤一：按照偏钨酸铵与氧化石墨烯之间的质量比为（60 600）：1的比例，分别取偏钨~酸铵和氧化石墨烯溶液进行搅拌混合，制得混合原料液，备用；

步骤二、将步骤一制得的混合原料液置于真空条件下进行放置2 12h，取出后，采用液~氮进行冷冻，之后，转置于温度为-2 -20℃的冰箱内进行冷藏保存2 24h，制得固体混合物，~ ~备用；

步骤三、将步骤二制得的固态混合物放入冷冻干燥机中，控制冷阱温度≤-60℃，真空度≤10Pa的条件下进行冷冻干燥2 12h，制得干燥混合物，备用；

~

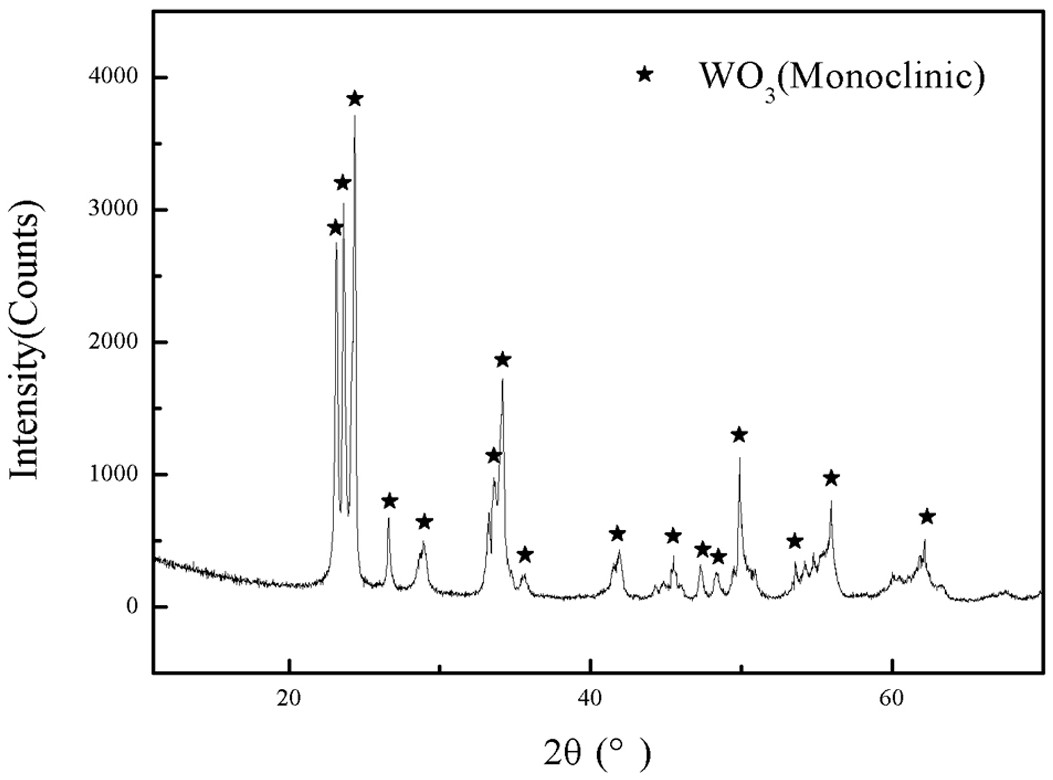

步骤四、将步骤三制得的干燥混合物放入马弗炉中，控制炉内温度升高至350 850℃进~行保温煅烧1~2h，即得成品片状团聚态小球形纳米WO3粉末。

2.根据权利要求1所述的一种片状团聚态小球形纳米WO3粉末的制备方法，其特征在于：在步骤一中，所述氧化石墨烯溶液的浓度为0.5 50 g/L。

~

3.根据权利要求1所述的一种片状团聚态小球形纳米WO3粉末的制备方法，其特征在于：在步骤一中，所述搅拌混合时的转速为600 1200r/min，搅拌混合时间为25-35min。

~

4.根据权利要求1所述的一种片状团聚态小球形纳米WO3粉末的制备方法，其特征在于：在步骤四中，所述马弗炉内进行保温煅烧时的升温速率为3 5℃/min。

~
