1.一种硫氧镁水泥再生骨料混凝土,其特征在于,由氧化镁、硫酸镁、复合抗水剂、煤渣粉、再生细骨料、再生粗骨料和水按照一定的重量比例配制而成,各组分的重量百分比为氧化镁5~8%,硫酸镁3~4%,复合抗水剂0.25~0.3%,煤渣粉3~6%,再生细骨料28.7~
30.6%,再生粗骨料48.8~49.4%,余量为水;
所述复合抗水剂为质量比为1:3:1的磷酸二氢钠、硫酸铝和磷酸铁的混合物。
2.根据权利要求1所述的一种硫氧镁水泥再生骨料混凝土,其特征在于,所述氧化镁为轻质氧化镁粉,所述氧化镁的质量分数大于80%,比表面积为2.1~2.3m2/kg。
3.根据权利要求1所述的一种硫氧镁水泥再生骨料混凝土,其特征在于,所述硫酸镁为七水硫酸镁和一水硫酸镁中的一种或两种。
4.根据权利要求1所述的一种硫氧镁水泥再生骨料混凝土,其特征在于,所述煤渣粉由煤渣经破碎、烘干、研磨后过45μm负压筛获得。
5.根据权利要求1所述的一种硫氧镁水泥再生骨料混凝土,其特征在于,所述再生细骨料和再生粗骨料是由废弃混凝土路面板或建筑构件经过破碎、除筋、分拣、筛分、清洗以及干燥处理后制得。

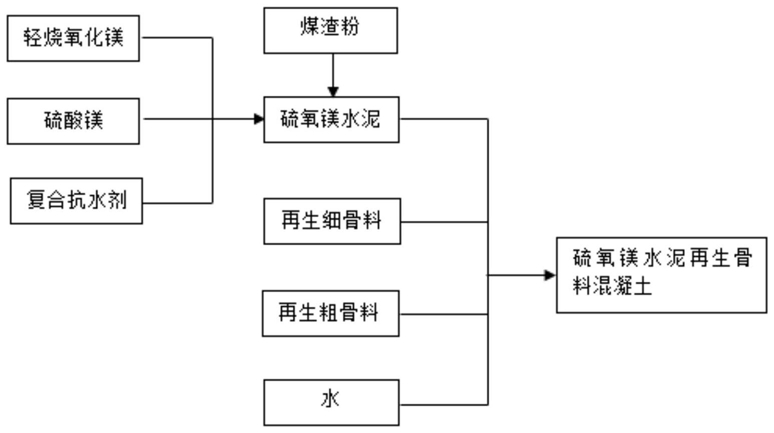

6.根据权利要求1所述的一种硫氧镁水泥再生骨料混凝土的制备方法,其特征在于,包括以下步骤:S1、根据权利要求1确定混凝土组分及其用量;
S2、将氧化镁、硫酸镁、复合抗水剂、煤渣粉拌和均匀,得到硫氧镁水泥;
S3、将搅拌机内表面润湿,加入再生粗骨料和再生细骨料,然后加入S2得到的硫氧镁水泥并搅拌2~3分钟,再加入水,搅拌2~3分钟,硬化后形成硫氧镁水泥再生骨料混凝土。
