1.一种纳米二氧化钛/三氧化钨复合材料粉末的制备方法，其特征在于，包括以下步骤：步骤一、以边搅拌边滴加的方式，在600 1200r/min的搅拌速率下，取钛酸四丁酯滴加~入稀硝酸溶液中，直至所得混合溶液中钛酸四丁酯的最终浓度为0.02  0.2mol/L，备用；

~

步骤二、取偏钨酸铵加入步骤一制得的混合溶液中，充分搅拌混合后，制得反应液原料，备用；

步骤三、将步骤二制得的反应液原料转置于具有聚四氟乙烯内衬的不锈钢水热釜中，之后，将水热釜放入干燥箱内，控制干燥箱以3 5 ℃/min的升温速率升温至150 200 ℃，进~ ~行水热反应15 20 h，得到水热产物，备用；

~

步骤四、对步骤三制得的水热产物进行搅拌、抽滤，取滤渣，之后，对所得滤渣反复进行多次加水、搅拌和抽滤处理，并将最终所得滤渣进行真空烘干，制得干燥粉体，备用；

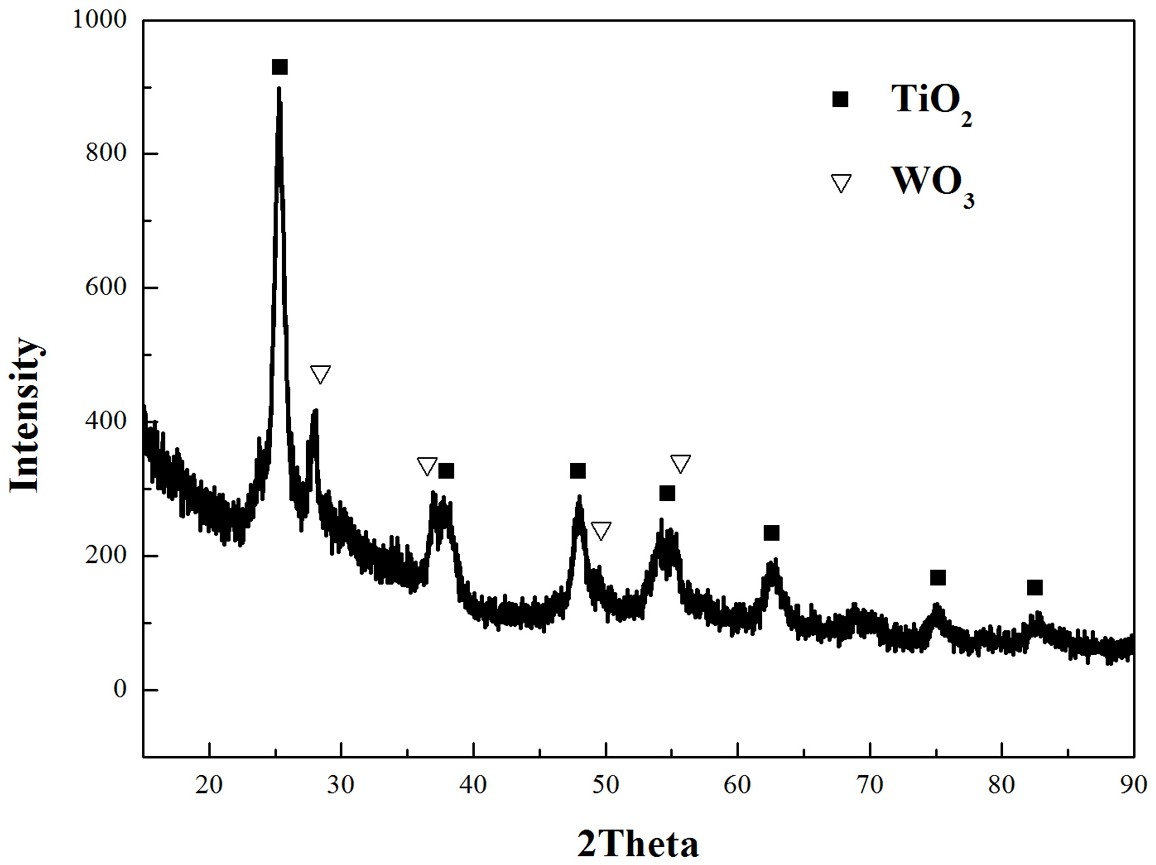

步骤五、将步骤四制得的干燥粉体放入马弗炉中，控制炉内温度升高至350 850℃进行~保温煅烧1~2h，即得成品纳米TiO2/WO3复合材料粉末。

2.根据权利要求1所述的一种纳米二氧化钛/三氧化钨复合材料粉末的制备方法，其特征在于：在步骤一中，所述稀硝酸溶液的浓度为2 14mol/L。

~

3.根据权利要求1所述的一种纳米二氧化钛/三氧化钨复合材料粉末的制备方法，其特征在于：在步骤二中，所述偏钨酸铵的添加量为，使所得成品中WO3与TiO2的质量比为（1~4）：

5。

4.根据权利要求1所述的一种纳米二氧化钛/三氧化钨复合材料粉末的制备方法，其特征在于：在步骤四中，所述反复进行加水、搅拌和抽滤处理的次数为2-5次。

5.根据权利要求1所述的一种纳米二氧化钛/三氧化钨复合材料粉末的制备方法，其特征在于：在步骤四中，所述真空烘干时的温度为60 120℃，烘干时间为4 12 h。

~ ~

6.根据权利要求1所述的一种纳米二氧化钛/三氧化钨复合材料粉末的制备方法，其特征在于：在步骤五中，所述马弗炉内进行保温煅烧时的升温速率为3 5℃/min。

~
