专利号: 2018107874531
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

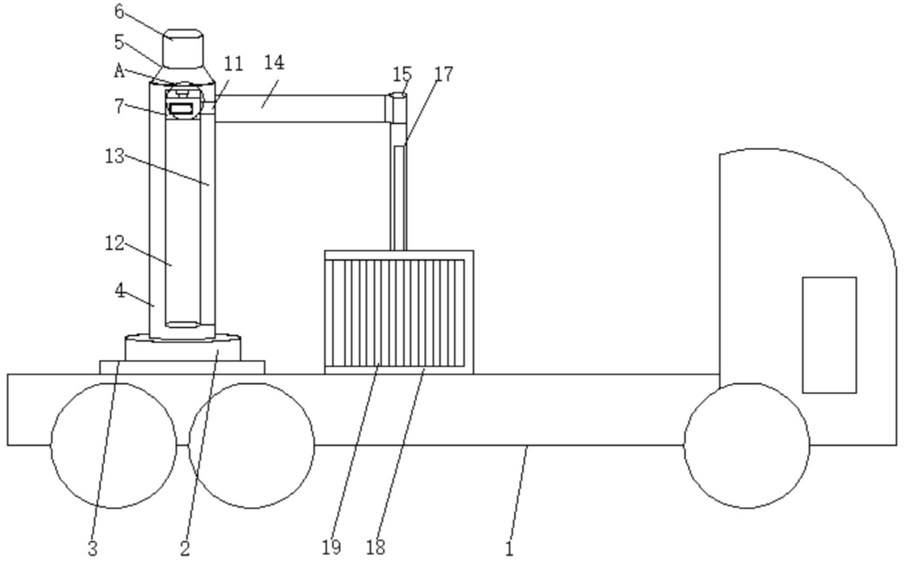

1.一种桥梁维护用平台,包括车体(1),其特征在于:所述车体(1)车载平台顶部的左侧固定框(3),所述固定框(3)通过螺纹栓与回转装置(2)固定连接,所述回转装置(2)的转动轴固定连接有升降套筒(4),所述升降套筒(4)的顶部通过固定座(5)与液压伸缩气缸(6)的底部固定连接,所述液压伸缩气缸(6)的自由端贯穿升降套筒(4)的顶部且延伸至其内部开设的空腔(12)内并与滑块(7)的顶部固定连接,所述滑块(7)的前后两侧均开设有活动槽(8),所述活动槽(8)内壁的前后两侧通过固定杆(9)活动连接,所述固定杆(9)上套接有滚轴(10),所述滑块(7)的右侧固定连接有连接块(11),所述连接块(11)的一端贯穿空腔(12)内壁的右侧开设的滑口(13)且延伸至外,所述连接块(11)的一端与横杆(14)的左侧固定连接,所述横杆(14)的右端与连接杆(15)侧表面顶端的左侧固定连接,所述连接杆(15)的底部固定连接有操作仓(18),所述操作仓(18)顶部与底部的前后两侧通过隔杆(19)固定连接,所述操作仓(18)内壁前后两侧的左侧通过护栏(20)固定连接,所述操作仓(18)的内壁的一侧固定连接有控制器(16),所述控制器(16)的输出端分别与回转装置(2)和液压伸缩气缸(6)的输入端电连接。

2.根据权利要求1所述的一种桥梁维护用平台,其特征在于:所述滑块(7)活动套接在空腔(12)内,且滑块(7)底部面积为空腔(12)内壁底部面积的十分之九。

3.根据权利要求1所述的一种桥梁维护用平台,其特征在于:所述固定杆(9)的两端分别插接在活动槽(8)内壁的左右两侧,横杆(14)的右端通过螺纹栓和固定块与连接杆(15)侧表面顶端的左侧固定连接。

4.根据权利要求1所述的一种桥梁维护用平台,其特征在于:所述连接杆(15)侧表面的前后两侧均固定连接有加强筋(17),所述加强筋(17)的底端与操作仓(18)的顶端固定连接。

5.根据权利要求1所述的一种桥梁维护用平台,其特征在于:所述液压伸缩气缸(6)自由端与滑块(7)顶部的中部固定连接,且固定座(5)的底部位于升降套筒(4)顶部的中部。

6.根据权利要求1所述的一种桥梁维护用平台,其特征在于:所述连接杆(15)与升降套筒(4)保持平行,且操作仓(18)的底部搭接在车体(1)顶部。
