专利号: 2018107875892
申请人: 广德县宏程纸业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

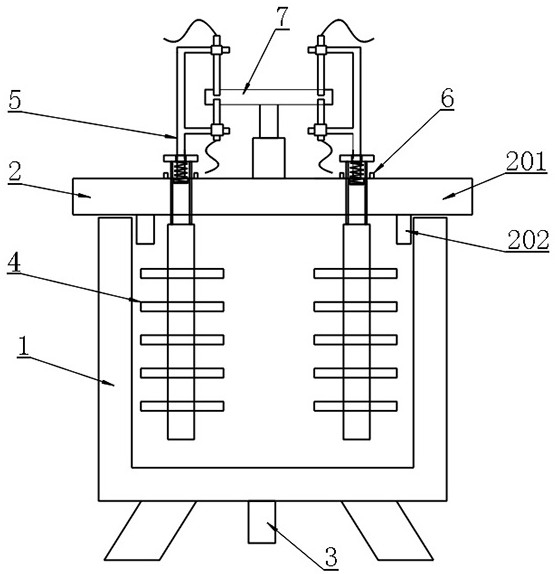

1.一种餐巾纸生产用纸浆搅拌机,包括搅拌桶(1),设置在所述搅拌桶(1)开口上的盖板(2),以及设置在所述搅拌桶(1)上的出料管(3),其特征在于:还包括设置在所述搅拌桶(1)内并通过上下翻动方式以用于纸浆搅拌操作的搅拌单元(4),设置在所述盖板(2)上并通过向上弹力顶起方式以用于复位所述搅拌单元(4)的弹力单元(5),设置在所述盖板(2)上并通过向下磁力吸引方式以用于驱动所述搅拌单元(4)的磁力单元(6),以及设置在所述盖板(2)上并通过旋转接触方式以用于依次交替导电连通所述磁力单元(6)的触发导电单元(7)。

2.根据权利要求1所述的一种餐巾纸生产用纸浆搅拌机,其特征在于:所述弹力单元(5)包括设置在所述盖板(2)上表面上的安装柱(501),设置在所述盖板(2)上的插孔(502),套接设置在所述安装柱(501)上的安装孔板(503),插接设置在所述插孔(502)上并用于连接所述安装孔板(503)和所述搅拌单元(4)的连接柱(504),以及套接设置在所述安装柱(501)上并用于在所述盖板(2)上顶起所述安装孔板(503)的弹簧(505)。

3.根据权利要求2所述的一种餐巾纸生产用纸浆搅拌机,其特征在于:所述弹力单元(5)还包括设置在所述盖板(2)上表面上并用于安装设置所述弹簧(505)的弹簧环槽(506),所述弹力单元(5)的数量为4-8个,按圆周排列方式均匀设置在所述盖板(2)上。

4.根据权利要求2所述的一种餐巾纸生产用纸浆搅拌机,其特征在于:所述磁力单元(6)包括设置在所述安装孔板(503)下表面上的磁铁环(601),设置在所述盖板(2)上表面上且位于所述磁铁环(601)下方位置处的电磁铁(602),设置在所述盖板(2)上的第一电池(603),设置在所述安装柱(501)上并通过所述触发导电单元(7)旋转接触方式以用于通电连接所述第一电池(603)和所述电磁铁(602)的导电部(604),所述第一电池(603)、导电部(604)以及若干个所述电磁铁(602)通过导线串联。

5.根据权利要求4所述的一种餐巾纸生产用纸浆搅拌机,其特征在于:所述导电部(604)包括设置在所述安装柱(501)上的上下两个圆柱(604a),套接设置在所述圆柱(604a)上的导电环(604b),设置在所述导电环(604b)上且相互分开设置的导电板(604c),以及设置在所述导电环(604b)内并通过扭力恢复方式以用于在所述圆柱(604a)上竖直固定所述导电板(604c)的扭簧(604d),所述导电环(604b)上设有导线连接柱(604e)。

6.根据权利要求4所述的一种餐巾纸生产用纸浆搅拌机,其特征在于:所述电磁铁(602)包括设置在所述盖板(2)上表面上的塑料芯体(602a),设置在所述塑料芯体(602a)外环面上的螺旋槽(602b),以及嵌入绕制在所述螺旋槽(602b)上的螺线圈(602c),所述螺线圈(602c)通过导线与所述第一电池(603)以及导电部(604)进行连接。

7.根据权利要求5所述的一种餐巾纸生产用纸浆搅拌机,其特征在于:所述触发导电单元(7)包括设置在所述盖板(2)上表面上中部位置处的减速电机(701),设置在所述减速电机(701)上的旋转柱(702),粘结设置在所述旋转柱(702)端面上并用于在旋转过程中依次交替接触上下一对所述导电板(604c)的导电圆柱(703),以及设置在所述盖板(2)上并用于给所述减速电机(701)供电的第二电池(704)。

8.根据权利要求2所述的一种餐巾纸生产用纸浆搅拌机,其特征在于:所述搅拌单元(4)包括设置在所述连接柱(504)上的搅拌主轴(401),以及设置在所述搅拌主轴(401)侧面上的搅拌柱(402),若干个所述搅拌柱(402)沿所述搅拌主轴(401)长轴向设置。

9.根据权利要求1所述的一种餐巾纸生产用纸浆搅拌机,其特征在于:所述盖板(2)包括盖板主体(201),以及设置在所述盖板主体(201)下表面上并用于在所述搅拌桶(1)开口侧壁上进行卡合固定的限位板(202)。

10.根据权利要求9所述的一种餐巾纸生产用纸浆搅拌机,其特征在于:所述限位板(202)为矩形板或弧形板,所述限位板(202)成对设置在所述盖板主体(201)上,所述盖板主体(201)侧边凸出设置在所述搅拌桶(1)上。
