专利号: 2018107884675
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

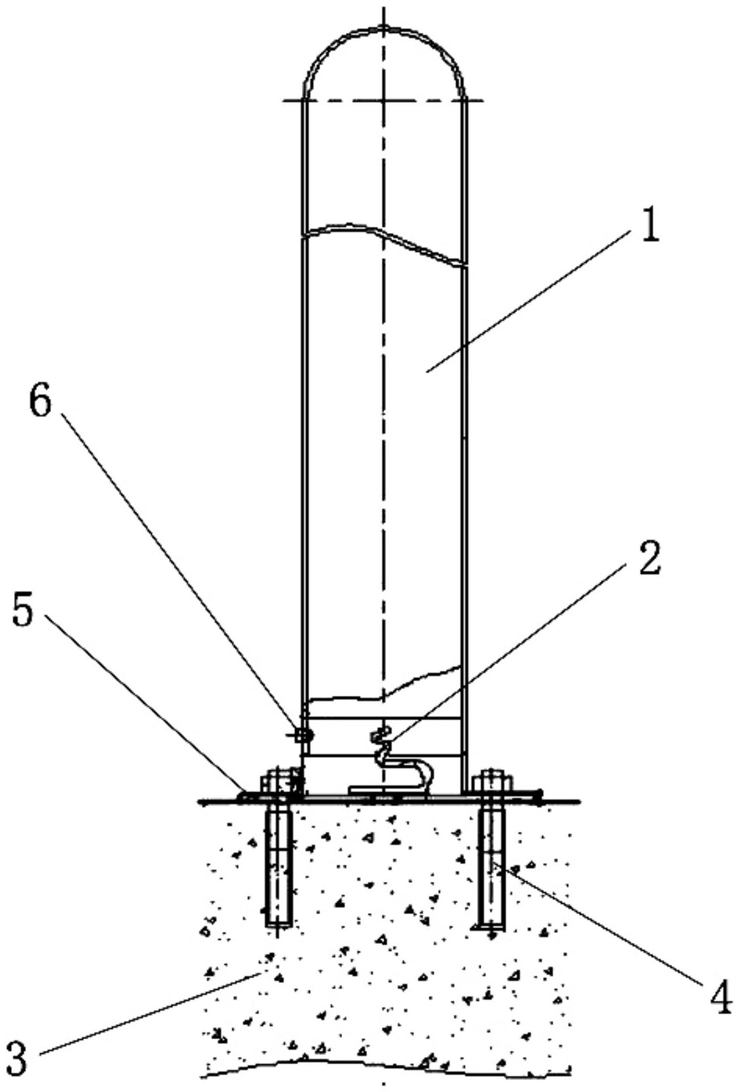

1.一种缓冲撞道路隔离桩,其特征在于,所述缓冲撞道路隔离桩包括:底座(5)、套筒(1)和弹性支撑件(2),所述底座(5)固定于地面(3)上,所述弹性支撑件(2)固接于所述底座(5)上,所述套筒(1)可拆卸地套设于所述弹性支撑件(2)上,并且所述弹性支撑件(2)的底端与所述底座(5)之间形成有间隙。

2.根据权利要求1所述的缓冲撞道路隔离桩,其特征在于,所述弹性支撑件(2)包括连接环(203)和弹簧钢,所述连接环(203)固接于所述弹簧钢的上端,所述弹簧钢的下端固接于所述底座(5)上,所述套筒(1)可拆卸地套设于所述连接环(203)。

3.根据权利要求2所述的缓冲撞道路隔离桩,其特征在于,所述连接环(203)的外壁上设置有多个横向的螺纹孔(7),所述套筒(1)上设置有多个与所述螺纹孔(7)相对应的通孔,紧固螺钉(6)的端部穿过所述通孔并连接于所述弹性支撑件(2)上的所述螺纹孔(7)内。

4.根据权利要求2或3所述的缓冲撞道路隔离桩,其特征在于,所述弹簧钢包括上半段(201)和下半段(202),所述上半段(201)的上端固接于所述连接环(203)的内壁,下端固接于所述下半段(202)的上端;

所述下半段(202)的下端固接于所述底座(5)上,并且所述下半段(202)设置为卧置的U型,U型的所述下半段(202)的一个外侧壁固接于所述底座(5)上。

5.根据权利要求4所述的缓冲撞道路隔离桩,其特征在于,所述上半段(201)设置为螺旋圆环形。

6.根据权利要求5所述的缓冲撞道路隔离桩,其特征在于,所述连接环(203)、上半段(201)和下半段(202)一体成型。

7.根据权利要求1所述的缓冲撞道路隔离桩,其特征在于,所述底座(5)上设置有多个安装孔,与所述安装孔相匹配的膨胀螺钉(4)通过安装孔将所述底座(5)固定于地面(3)上。

8.根据权利要求1所述的缓冲撞道路隔离桩,其特征在于,所述弹簧钢的厚度为2~

3mm。

9.根据权利要求1所述的缓冲撞道路隔离桩,其特征在于,所述套筒(1)的外表面粘贴或印制有反光条。

10.根据权利要求1所述的缓冲撞道路隔离桩,其特征在于,所述套筒(1)的材质为金属、塑料、塑钢或玻璃钢。
