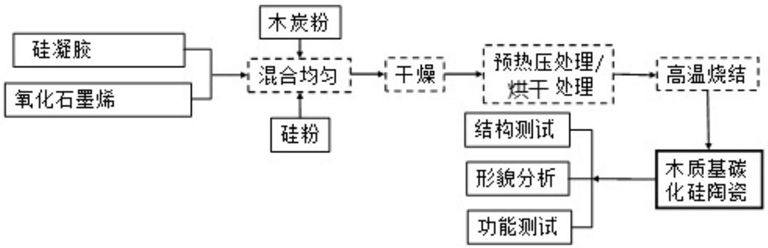

1.一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：包括如下步骤：

步骤1、分别称量一定质量的木粉、硅粉、硅凝胶，称量后计算总质量，待用；

步骤2、称量一定质量的氧化石墨烯，氧化石墨烯的质量为步骤1所述的总质量的1～

5％，将称量好的氧化石墨烯与步骤1称量的硅凝胶混合均匀后，再加入木粉、硅粉混合，搅拌均匀后，置于烘箱中干燥，得到第一混合物，待用；

步骤3、将步骤1得到的第一混合物，分别进行预热压或烘干处理，处理后得到的样品在氮气的保护下，程序控温进行烧结反应，反应后制得硅凝胶改性木质基碳化硅陶瓷材料。

2.根据权利要求1所述的一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：步骤1中木粉、硅粉、硅凝胶的质量比为8～10：2～4：1。

3.根据权利要求1所述的一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：步骤1中所述的木粉的粒径为80～120目，所述的硅粉的粒径为120～325目，所述的硅凝胶的粒径为4～5μm。

4.根据权利要求1所述的一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：步骤1中的硅凝胶的制备方法为取一定量的正硅酸乙酯、无水乙醇、去离子水按照1：

1：2的体积比混合均匀，将其置于烧杯内进行均匀搅拌处理，然后置于50℃水浴中，加热搅拌1h，再降温至40℃加热搅拌处理1.5h，加入10wt％的HCl溶液，调节pH值为3～4，进行水解反应1h后，利用10wt％的氨水调节pH值为8～9，继续反应搅拌直至溶液透明澄清液体，制得硅凝胶。

5.根据权利要求1所述的一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：步骤2中氧化石墨烯为单层氧化石墨烯，所述的单层氧化石墨烯的尺寸为500nm～5μm，厚度为0.8～1.2nm，氧化石墨烯的加入量为总质量的1％或3％或5％。

6.根据权利要求1所述的一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：步骤2中烘箱干燥温度为50℃，干燥时间48h。

7.根据权利要求1所述的一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：步骤3中预热压条件为常温下、1MPa的压力下预压成型，保压时间4min，然后在120℃、

10MPa的压力下热压处理8min，处理后得到样品。

8.根据权利要求1所述的一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：步骤3中的烘干条件为烘箱干燥温度为50℃，干燥时间48h，处理后得到样品。

9.根据权利要求1所述的一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：步骤3中的氮气气体压力为0.01MPa。

10.根据权利要求1所述的一种硅凝胶改性木质基碳化硅陶瓷材料的制备方法，其特征在于：步骤3中程序控温为控制升温速度5℃/min升温至400℃，400～1200℃之间控制升温速度10℃/min，1200～1650℃之间控制升温速度2℃/min，在1650℃保温0.5h后开始降温，在降温过程中，1650～1200℃之间降温速度为2℃/min，在1200～400℃之间降温速度为10℃/min，最后自然冷却到室温。
