专利号: 2018107920563
申请人: 新昌县水帘峡市政园林有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-07-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

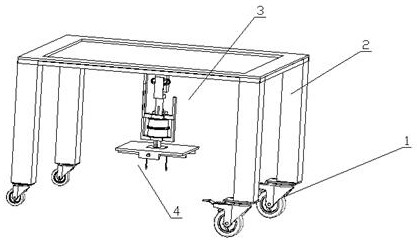

1.一种市政窨井盖的安装装置,包括底部带有行走轮(1)的车体(2),其特征在于,所述车体(2)底部设置有旋转升降装置(3),所述旋转升降装置(3)底部设置有调整装置(4);

所述旋转升降装置(3)包括挂架(31),所述挂架(31)与所述车体(2)固定连接,所述挂架(31)内设置有活动杆(32),所述活动杆(32)包括升降杆(321)、旋转杆(322)以及固定板(323),所述旋转杆(322)一端与所述升降杆(321)活动连接,另一端与所述固定板(323)固定连接,所述挂架(31)上端设置有驱动所述升降杆(321)上下运动的摇柄机构(33),所述挂架(31)内设置有驱动所述旋转杆(322)旋转的齿轮传动机构(34),所述活动杆(32)能上下运动以及能旋转运动;

所述固定板(323)上设置有所述调整装置(4),所述调整装置(4)包括基板(41),所述基板(41)上设置有丝杠(42),所述丝杠(42)两端设置有反向运动的移动杆(43),所述移动杆(43)与所述丝杠(42)垂直设置,所述移动杆(43)上设置有与所述丝杠(42)外螺纹对应的内螺纹,所述移动杆(43)两端铰接设置有连杆(44),所述连杆(44)对称设置在所述丝杠(42)两侧,设置在所述丝杠(42)同侧的所述连杆(44)铰接,所述连杆(44)铰接处设置有铰接板(45),所述铰接板(45)上设置有挂钩(46)。

2.根据权利要求1所述的市政窨井盖的安装装置,其特征在于,所述连杆(44)的长度相等。

3.根据权利要求2所述的市政窨井盖的安装装置,其特征在于,所述丝杠(42)两端设置有旋向相反的螺纹。

4.根据权利要求3所述的市政窨井盖的安装装置,其特征在于,所述基板(41)两侧设置有导向槽,垂直于所述导向槽的方向垂直设置有限位槽,所述基板(41)上设置有安装座,所述安装座内设置有所述丝杠(42),所述丝杠(42)的轴线方向与所述导向槽的方向相同,所述丝杠(42)两端向所述安装座外侧延伸,一端延伸处通过联轴器设置有电机A。

5.根据权利要求4所述的市政窨井盖的安装装置,其特征在于,所述铰接板(45)一侧设置有限位杆,所述限位杆在所述限位槽内移动,所述铰接板(45)的另一侧设置有所述挂钩(46)。

6.根据权利要求5所述的市政窨井盖的安装装置,其特征在于,所述移动杆(43)两侧底部设置有凸起,所述凸起设置在所述导向槽内。

7.根据权利要求1所述的市政窨井盖的安装装置,其特征在于,所述升降杆(321)成L形,所述升降杆(321)包括两个折弯部,其中一个所述折弯部设置有限位框(3211),另一个所述折弯部外端面设置有沉孔,所述沉孔内设置有轴承,所述轴承内设置有所述旋转杆(322)。

8.根据权利要求7所述的市政窨井盖的安装装置,其特征在于,所述摇柄机构(33)包括底座(331),所述底座(331)与所述车体(2)固定连接,所述底座(331)内设置有摇柄(332),所述摇柄(332)一端向所述底座(331)外侧延伸,延伸处设置有电机B,另一端设置有限位轴,所述限位轴在所述限位框(3211)内移动。

9.根据权利要求1所述的市政窨井盖的安装装置,其特征在于,所述齿轮传动机构(34)包括滚筒(341),所述滚筒(341)穿设在所述旋转杆(322)上,所述滚筒(341)内侧面设置有键槽,所述旋转杆(322)外侧设置有与所述键槽对应的键条,所述滚筒(341)外侧面设置有齿盘(3411),所述齿轮传动机构(34)还包括固定座,所述固定座内设置有转轴,所述转轴穿过所述固定座,一端设置有与齿盘(3411)啮合的小齿轮(342),另一端设置有电机C。

10.根据权利要求1所述的市政窨井盖的安装装置,其特征在于,所述基板(41)与所述固定板(323)固定连接。
