专利号: 2018107928692
申请人: 杭州科技职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

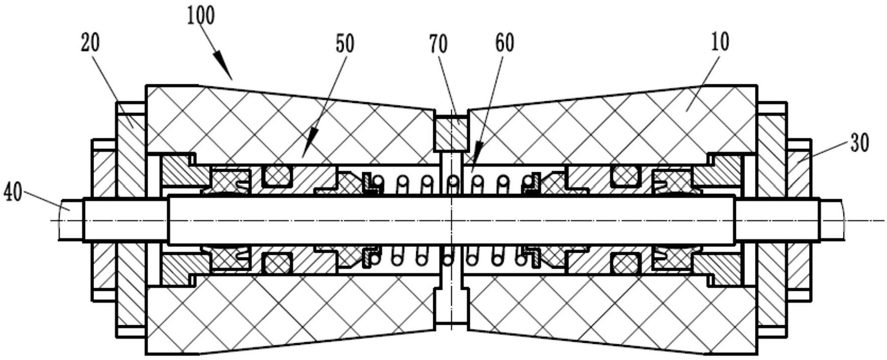

1.一种钢轨焊缝抛光机,包括:行走系统、夹紧导向系统、轨底抛光系统、轨腰抛光系统和控制系统,其特征在于,所述夹紧导向系统包括夹紧气缸、导向轮、压紧轮组件(100)和支撑轮,所述压紧轮组件(100)与夹紧气缸的杠杆相连,所述压紧轮组件(100)包括一对轮体(10)、一对轴承系统(50)和一弹性系统(60),一对轮体(10)通过一对轴承系统(50)对称套设在主轴(40)上,所述轴承系统(50)可与所述主轴(40)产生相对滑动,所述弹性系统(60)设置在一对轴承系统(50)之间。

2.根据权利要求1所述的钢轨焊缝抛光机,其特征在于,所述轴承系统(50)包括依次套设在所述主轴(40)上的锁紧盖(51)、密封体(52)、钢套(53),所述密封体(52)的内端嵌设在所述钢套(53)的外孔(532)内,位于所述密封体(52)的外端的端面上的第一唇体(522)位于所述锁紧盖(51)与所述主轴(40)之间,所述钢套(53)的外周面上开设一密封槽(531),所述密封槽(531)内设有一密封圈(54),所述密封圈(54)与所述轮体(10)的内壁紧密接触。

3.根据权利要求2所述的钢轨焊缝抛光机,其特征在于,所述密封体(52)还包括容纳槽(524),所述容纳槽(524)开设在所述密封体(52)的内端面上,所述容纳槽(524)与所述密封体(52)的弧形内壁(521)之间形成了第二唇体(523),所述第二唇体(523)的端面相对于所述密封体(52)的内端面呈下沉状。

4.根据权利要求3所述的钢轨焊缝抛光机,其特征在于,所述钢套(53)的内端面上开设有一内孔(533),所述外孔(532)与所述内孔(533)相连通。

5.根据权利要求4所述的钢轨焊缝抛光机,其特征在于,还包括C形垫圈(70),所述C形垫圈(70)卡设在一对轮体(10)之间,所述C形垫圈(70)的两端分别与位于对应的轮体(10)的内端面上的凸台(13)配合连接。

6.根据权利要求5所述的钢轨焊缝抛光机,其特征在于,所述弹性系统(60)包括一对弹性座(61)、一对弹簧座(62)和一弹簧(63),所述弹性座(61)套设在所述主轴(40)上,位于所述弹性座(61)的一端的左延伸轴(612)与对应的钢套(53)的内孔(533)配合连接,所述弹簧座(62)套设在位于对应的弹性座(61)的另一端上的右延伸轴(613)上,所述弹簧(63)套设在所述主轴(40)上,且所述弹簧(63)位于一对弹簧座(62)之间。

7.根据权利要求6所述的钢轨焊缝抛光机,其特征在于,所述主轴(40)包括光轴段(41)和设置在所述光轴段(41)的两端上的螺纹轴段(42),所述轴承系统(50)套设在所述光轴段(41)上,每个螺纹轴段(42)上都安装有第一圆螺母(20)和第二圆螺母(30),所述第二圆螺母(30)安装在所述第一圆螺母(20)的外侧,一对第一圆螺母(20)将一对轮体(10)限定在所述光轴段(41)上。

8.根据权利要求2所述的钢轨焊缝抛光机,其特征在于,所述锁紧盖(51)的盖体(511)与位于所述轮体(10)的外端面上的连接孔(12)配合连接,设置在所述盖体(511)的内端面上的凸肩(512)与所述轮体(10)的轴孔配合连接。
