专利号: 2018107961864
申请人: 合肥云联电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

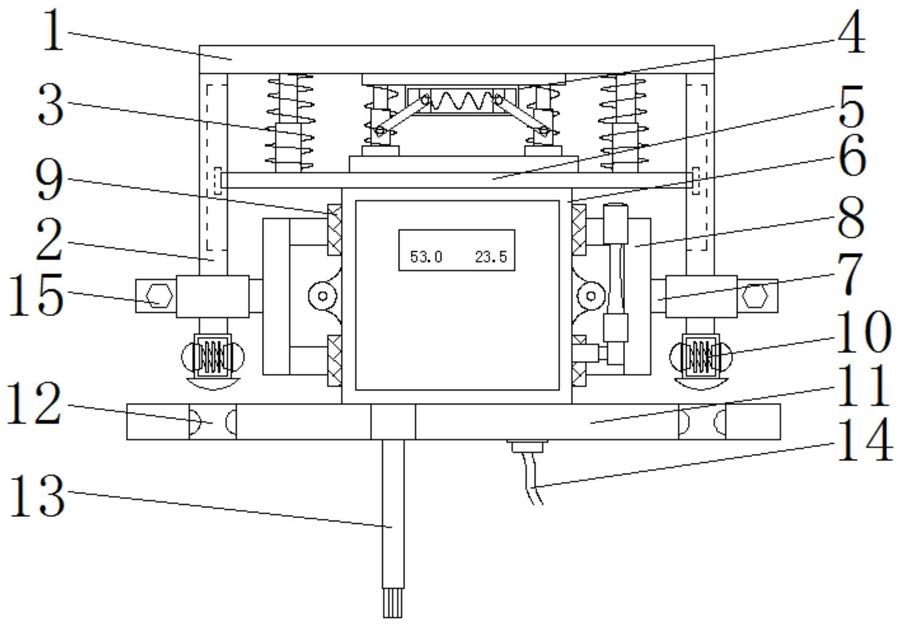

1.一种温湿度传感器固定结构,包括横板(1),其特征在于,横板(1)底部的两侧均固定连接有支撑板(2),横板(1)底部的两侧均固定连接有第一弹簧伸缩杆(3),横板(1)的底部固定连接有减震装置(4),并且减震装置(4)的底部固定连接有滑动板(5),滑动板(5)的底部固定连接有温湿度传感器(6),支撑板(2)的底部固定连接有卡紧装置(10),支撑板(2)的一侧贯穿有拉杆(7),并且拉杆(7)的一端固定连接有推板(8),推板(8)的一侧固定连接有橡胶套(9),并且橡胶套(9)的一侧与温湿度传感器(6)的一侧活动连接,温湿度传感器(6)的底部设置有长板(11);卡紧装置(10)包括卡紧箱(101),卡紧箱(101)的两侧均贯穿有推动板(102),推动板(102)相对的一侧之间固定连接有第二弹簧(103),并且推动板(102)的一侧固定连接有按钮(104),卡紧箱(101)的底部固定连接有卡件(105);长板(11)的表面设置有卡套(12)。

2.根据权利要求1所述的一种温湿度传感器固定结构,其特征在于,减震装置(4)包括顶座(41)和底座(42),底座(42)顶部的两侧均固定连接有第二弹簧伸缩杆(43),并且第二弹簧伸缩杆(43)的顶端与顶座(41)的底部固定连接,顶座(41)的底部固定连接有减震箱(44),减震箱(44)内壁的顶部和底部之间滑动连接有滑板(45),并且滑板(45)相对的一侧之间固定连接有第一弹簧(46),滑板(45)的表面转动连接有转杆(47),并且转杆(47)的一端与第二弹簧伸缩杆(43)的表面转动连接。

3.根据权利要求1所述的一种温湿度传感器固定结构,其特征在于,温湿度传感器(6)底部的两侧分别固定连接有热电偶(13)和补偿导线(14)。

4.根据权利要求1所述的一种温湿度传感器固定结构,其特征在于,拉杆(7)的表面设置有固定件(15)。
