专利号: 2018107962176
申请人: 温州鑫筑建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

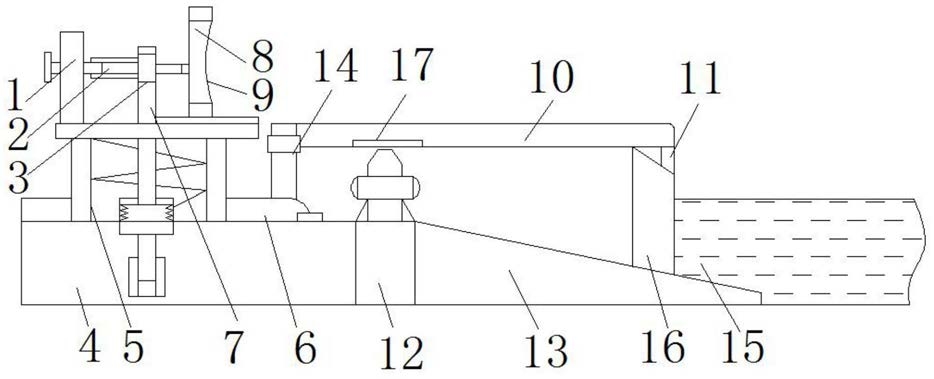

1.一种用于船舶下水的梳齿墩装置,包括基座(4),其特征在于,所述基座(4)上固定有液压升降平台(5),所述液压升降平台(5)顶部一端设置有安装架(1),所述安装架(1)一侧横向设有液压缸(2),所述液压缸(2)一端穿过轴承座(3)并连接有推板(8);

所述轴承座(3)嵌设在固定板(7)顶部,所述固定板(7)设置在安装架(1)与推板(8)之间,所述基座(4)一端与斜坡(13)相连,所述斜坡(13)底端与河道(15)连接,所述斜坡(13)顶端安装有第二液压升降柱(14),所述第二液压升降柱(14)与轨道(10)一端固定,所述轨道(10)另一端底部设置有第三液压升降柱(16);

所述第二液压升降柱(14)与第三液压升降柱(16)之间安装有第一液压升降柱(12),所述第二液压升降柱(14)底端与基座(4)之间固定连接有减震器(6),所述轨道(10)两侧对称设置有防护板(18),所述防护板(18)与轨道(10)底端之间倾斜固定有加强支撑杆(19)。

2.根据权利要求1所述的一种用于船舶下水的梳齿墩装置,其特征在于:所述推板(8)一侧贴合有橡胶保护垫(9)。

3.根据权利要求1所述的一种用于船舶下水的梳齿墩装置,其特征在于:所述第二液压升降柱(14)和第三液压升降柱(16)顶端均通过连接板与轨道(10)固定。

4.根据权利要求1所述的一种用于船舶下水的梳齿墩装置,其特征在于:所述轨道(10)底部开设有与第一液压升降柱(12)顶端对应的缓冲槽(17)。

5.根据权利要求1所述的一种用于船舶下水的梳齿墩装置,其特征在于:所述第三液压升降柱(16)顶端与轨道(10)之间通过铰链(11)活动连接。

6.根据权利要求1所述的一种用于船舶下水的梳齿墩装置,其特征在于:所述防护板(18)内侧与轨道(10)之间设有光滑圆弧面(20)。
