1.一种可控硅整流双同步锁相触发控制方法，其特征在于，包括：

一次同步：同步内部同步时基和实际电网电压过零点，首先采集过零点并求得时间差并对其进行滤波得到输出电源周期，然后根据滤波后得到的输出电源周期计算实际相位差与参考相位差差值；最后根据得到的相位差差值调整内部同步时基当前过零时刻；

二次同步：同步内部振荡器产生的触发时基和内部同步时基，首先计算内部振荡器产生触发时基的触发时间间隔，并根据得到的触发时间间隔计算实际触发相位与转化后参考触发相位的差值；然后根据参考相位差和实际相位差的差值调整内部触发时基的触发时刻，最后根据触发区间分配触发脉冲。

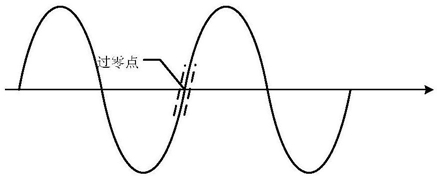

2.根据权利要求1所述的一种可控硅整流双同步锁相触发控制方法，其特征在于，所述一次同步中，采集过零点并求得时间差的具体方法是：外部过零检测电路连续检测经过简单滤波的电网电压过零点，电路捕获过零点时间，其时刻记为tk，同时屏蔽小于一个周期内包括电路干扰、电压畸变产生的多次过零点信号，使得每个电源周期仅产生一次有效过零信号；将每一次捕获的过零点时刻tk与上一次捕获时刻tk‑1求差值获得电源周期，即Tk＝tk‑tk‑1。

3.根据权利要求2所述的一种可控硅整流双同步锁相触发控制方法，其特征在于，所述一次同步中，对时间差进行滤波的具体方法是：采用惯性滤波，公式如下Tfk＝βTk+(1‑β)Tf(k‑1)

其中Tfk是当前滤波输出电源周期，Tf(k‑1)是前一次滤波电源周期，Tk是当前捕获的2个过零点的时间差，也就是受到干扰或波形畸变影响不准确或抖动的电源周期，惯性滤波的基本公式由RC网络构成的一阶惯性环节的传递函数变换而来；其传递函数为Tc是惯性滤波的时间常数，且Tc＝RC，差分变换可得上述惯性滤波基本公式，式中β＝Tc/(Tc+T0)为滤波平滑系数，T0为计算周期，与电源周期相同，Tfk为固定值，即完全锁相同步且稳定后与电网周期完全相同；

内部同步时基的产生采用按准确电源周期Tfk递增的方法；设以过零点为基准产生的内部同步时基当前过零时刻为tik，前一次过零时刻为ti(k‑1)，则当前过零时刻tik＝ti(k‑1)+Tfk。

4.根据权利要求3所述的一种可控硅整流双同步锁相触发控制方法，其特征在于，所述一次同步中，计算实际相位差与参考相位差差值具体方法是：首先计算电路捕获的过零信号与内部同步时基产生的过零信号时间差，也就是相位差，用角度表达设定参考相位差为θi，则参考相位差θi和实际相位差θR的差值Δθ

Δθ＝θi‑θR。

5.根据权利要求4所述的一种可控硅整流双同步锁相触发控制方法，其特征在于，所述一次同步中，调整内部同步时基当前过零时刻的具体方法是：根据参考相位差和实际相位差的差值Δθ调整内部同步时基的当前过零时刻tik；

tik＝ti(k‑1)+Tfk+Δθ′,

每周期逐次调整内部同步时基的当前过零时刻tik保证内部同步时基当前过零时刻和消除畸变后的实际电网电压过零点的完全同步，且相位可调；相位可调是为了确定恰当的脉冲触发时刻，相位角β确定触发脉冲，相位角稳定能使输出稳定。

6.根据权利要求5所述的一种可控硅整流双同步锁相触发控制方法，其特征在于，所述二次同步中，计算内部振荡器产生触发时基的触发时间间隔的具体方法是：首先由内部振荡器产生触发时基，触发电路根据触发时基产生等间隔的触发脉冲，其中触发时基的触发时刻为tck，上一次触发时刻为tc(k‑1)，触发隔为Tck，即tck＝tc(k‑1)+Tck

7.根据权利要求6所述的一种可控硅整流双同步锁相触发控制方法，其特征在于，所述二次同步中，计算实际触发相位θCR与转化后参考触发相位α′的差值的具体方法是：首先将内部振荡器产生触发时基的触发时刻tck和内部同步时基当前过零时刻tik求差值转化为相位差：设定内部振荡器产生的触发时基和内部同步时基的同步参考相位差为α，其中，0＜α＜

360°，当α＞60°时，内部振荡器产生的触发时基序列间隔为360°/n，为避免触发延迟需确认与内部同步时基触发后最近的触发时基位置，需将参考相位差α转化到内部同步时基触发后360°/n以内，即α′＝α‑[α/(360°/n)]

其中n是指根据整流器的不同结构出现的n倍频；计算转化后的参考相位差α′的差值与实际相位差θCRΔα＝α′‑θCR。

8.根据权利要求7所述的一种可控硅整流双同步锁相触发控制方法，其特征在于，所述二次同步中，调整内部触发时基的触发时刻的具体方法是：根据参考相位差和实际相位差的差值Δα调整内部触发时基的触发时刻tck即tck＝tc(k‑1)+Tck+Δα′,

保证内部振荡器产生的触发时基和内部同步时基的完全同步，且相位可调；最后根据触发区间分配触发脉冲。
