专利号: 2018107995998
申请人: 赣州靖扬科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

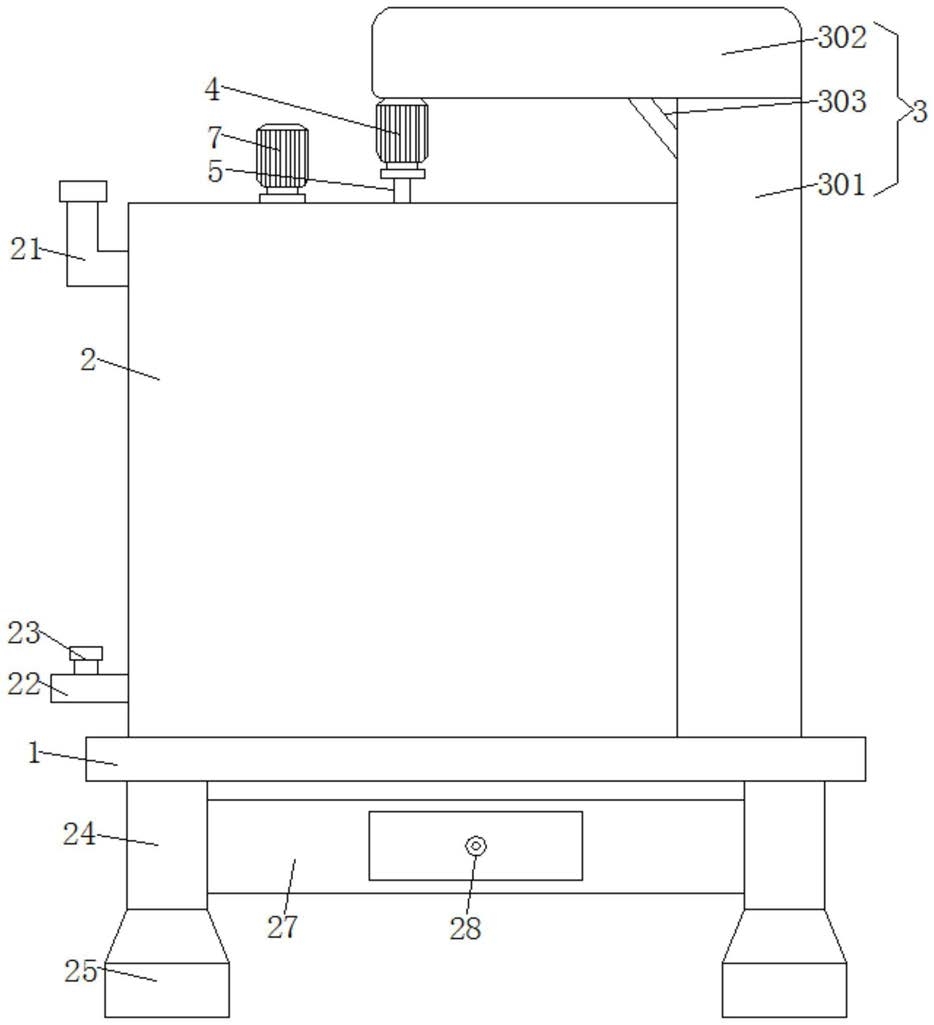

1.一种可均匀搅拌的建筑混凝土用搅拌装置,包括第一横板(1),其特征在于:所述第一横板(1)顶部的左侧固定连接有壳体(2),所述第一横板(1)顶部的右侧固定连接有固定结构(3),所述固定结构(3)底部的左侧固定连接有第一电机(4),所述第一电机(4)的输出端固定连接有第一活动柱(5),所述第一活动柱(5)的底部固定连接有转盘(6),所述转盘(6)顶部的左侧固定连接有第二电机(7),所述第二电机(7)的输出端固定连接有第二活动柱(8),所述第二活动柱(8)的底部贯穿壳体(2)并延伸至壳体(2)的内部,所述第二活动柱(8)的两侧均设置有第一搅拌板(9),所述第一搅拌板(9)的顶部与转盘(6)的底部固定连接,所述第一搅拌板(9)的底部固定连接有第二搅拌板(10),所述第二搅拌板(10)底部远离第一搅拌板(9)的一端固定连接有第三搅拌板(11),所述第三搅拌板(11)的底部固定连接有第四搅拌板(12),所述第四搅拌板(12)的底部固定连接有第五搅拌板(13)。

2.根据权利要求1所述的一种可均匀搅拌的建筑混凝土用搅拌装置,其特征在于:所述第五搅拌板(13)的底部固定连接有第一转轴(14),所述第一转轴(14)的底部固定连接有第一固定块(15),所述第一固定块(15)的底部固定连接有转动结构(16),所述转动结构(16)的底部与壳体(2)内壁的底部固定连接,所述第二活动柱(8)表面的底部套设有第二固定块(17),所述第二固定块(17)的两端与第二搅拌板(10)固定连接,所述第二活动柱(8)的底部固定连接有搅拌叶(18)。

3.根据权利要求2所述的一种可均匀搅拌的建筑混凝土用搅拌装置,其特征在于:所述搅拌叶(18)的底部固定连接有第三活动柱(19),所述第三活动柱(19)的表面套设有第三固定块(20),所述第三固定块(20)的两端与第四搅拌板(12)固定连接,所述第三活动柱(19)表面的底部与第一转轴(14)的内部固定连接,所述壳体(2)左侧的顶部连通有进料管(21),所述壳体(2)左侧的底部连通有出料管(22)。

4.根据权利要求3所述的一种可均匀搅拌的建筑混凝土用搅拌装置,其特征在于:所述出料管(22)的顶部设置有控制阀(23),所述第一横板(1)底部的两侧均固定连接有支腿(24),所述支腿(24)的底部固定连接有橡胶块(25)。

5.根据权利要求1所述的一种可均匀搅拌的建筑混凝土用搅拌装置,其特征在于:所述固定结构(3)包括支架(301)、第二横板(302)和斜板(303),所述第一横板(1)顶部的右侧固定连接有支架(301),所述支架(301)的顶部固定连接有第二横板(302),所述支架(301)左侧的顶部固定连接有斜板(303),所述斜板(303)的顶部与第二横板(302)的底部固定连接,所述第二横板(302)底部的左侧与第一电机(4)的顶部固定连接。

6.根据权利要求1所述的一种可均匀搅拌的建筑混凝土用搅拌装置,其特征在于:所述转动结构(16)包括第三横板(1601)、第二转轴(1602)和固定柱(1603),所述壳体(2)内壁的底部固定连接有固定柱(1603),所述固定柱(1603)表面的顶部固定连接有第二转轴(1602),所述第二转轴(1602)的顶部固定连接有第三横板(1601),所述第三横板(1601)顶部的左侧与第一固定块(15)的底部固定连接。

7.根据权利要求1所述的一种可均匀搅拌的建筑混凝土用搅拌装置,其特征在于:所述搅拌叶(18)的表面开设有通孔(26)。

8.根据权利要求7所述的一种可均匀搅拌的建筑混凝土用搅拌装置,其特征在于:所述通孔(26)为若干个,且呈均匀分布。

9.根据权利要求4所述的一种可均匀搅拌的建筑混凝土用搅拌装置,其特征在于:支腿(24)之间固定连接有第四横板(27),所述第四横板(27)的正面开设有抽屉(28)。

10.根据权利要求1-5所述的一种可均匀搅拌的建筑混凝土用搅拌装置,其特征在于:

所述壳体(2)与转盘(6)之间的夹缝处形成了密封圈(29),所述密封圈(29)的外壁与壳体(2)固定连接,所述密封圈(29)的内壁与转盘(6)的外壁活动连接。
