专利号: 2018108001138
申请人: 潘先敏
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

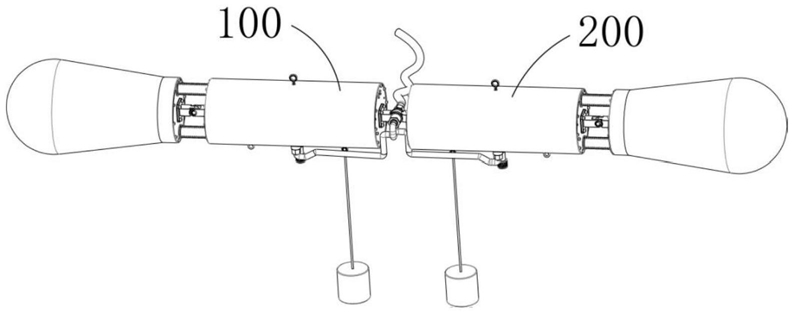

1.利用清洁自然能进行可持续供水的水波泵,其特征在于,其包括用于收集水面波浪的动能与势能作为动力吸取液态水的吸水装置,吸水装置包括用于收集水面波浪的动能与势能的收集机构、用于接收收集机构收集的力并以此作为动力抽取液态水的抽水机构,收集机构与抽水机构铰接且收集机构与抽水机构同轴设置,收集机构和抽水机构使用轻质材料制成且可悬浮于水面上,抽水机构与水面以下连通;

上述的抽水机构包括悬浮壳体、设置于悬浮壳体内的用于传递动力的动力传递构件、动力传导构件、用于调节气压的气压调节构件、抽水管构件、排水管构件,悬浮壳体与收集机构铰接;

其中,动力传递构件和动力传导构件接收收集机构传递的动力并将动力传递至气压调节构件,当收集机构通过动力传导构件带动气压调节构件运动时,气压调节构件内腔气压减小,外界的液态水在大气压的作用下通过抽水管构件进入气压调节构件内腔,当收集机构通过动力传递构件带动气压调节构件运动时,气压调节构件内腔气压增大,气压调节构件内腔的液态水在高压的作用下通过排水管构件排出。

2.根据权利要求1所述的利用清洁自然能进行可持续供水的水波泵,其特征在于,上述的悬浮壳体为中空柱状筒体且悬浮壳体水平设置,悬浮壳体的内腔两端设置有内部中空的支撑件;

上述的气压调节构件包括导液管,导液管的两端通过支撑件与悬浮壳体同轴设置且导液管的两端位于支撑件的内腔,导液管的外部套设有可沿导液管长度方向滑动的滑筒,滑筒内部中空,导液管的外部套设有橡胶活塞且橡胶活塞位于滑筒内腔,橡胶活塞与滑筒内腔匹配,橡胶活塞将滑筒内腔分为两个腔室并且分别为位于橡胶活塞左侧的左气压腔室、位于橡胶活塞右侧的右气压腔室,橡胶活塞将导液管内腔封堵,橡胶活塞将导液管内腔分为两个腔室并且分别为位于橡胶活塞左侧的左腔室、位于橡胶活塞右侧的右腔室,位于橡胶活塞左侧的导液管外部设置有用于流通液态水的进出口,进出口靠近橡胶活塞;

上述的动力传递构件和动力传导构件与滑筒连接,当动力传导构件带动滑筒沿导液管长度方向滑动时,左气压腔室内部空间增大,左气压腔室的气压减小,外界的液态水在大气压的作用下通过抽水管构件进入左腔室并通过进出口进入左气压腔室,当动力传递构件带动滑筒沿导液管长度方向反向滑动时,左气压腔室内部空间减小,左气压腔室的气压增大,左气压腔室内的液态水通过进出口进入左腔室并通过排水管构件排出。

3.根据权利要求2所述的利用清洁自然能进行可持续供水的水波泵,其特征在于,导液管的右腔室上同样开设有若干个连通右气压腔室的进出口,位于右腔室的进出口靠近橡胶活塞且该进出口沿导液管的圆周方向均匀间隔排列,位于左腔室的进出口设置有若干个且进出口沿导液管的圆周方向均匀间隔排列,其中,导液管位于支撑件内腔的两端端口均连接接通抽水管构件和排水管构件,当动力传导构件带动滑筒沿导液管长度方向滑动时,左气压腔室内部空间增大,左气压腔室的气压减小,外界的液态水在大气压的作用下通过抽水管构件进入左腔室并通过进出口进入左气压腔室,与此同时,右气压腔室内部空间减小,右气压腔室内部的气压增大,右气压腔室内部的液体水通过进出口、导液管、排水管构件排入外界,当动力传递构件带动滑筒沿导液管长度方向反向滑动时,左气压腔室内部空间减小,左气压腔室的气压增大,左气压腔室内的液态水通过进出口进入左腔室并通过排水管构件排出,与此同时,右气压腔室内部空间增大,右气压腔室内部的气压减小,外界的液态水在大气压的作用下通过抽水管构件进入右腔室并通过进出口进入右气压腔室。

4.根据权利要求3所述的利用清洁自然能进行可持续供水的水波泵,其特征在于,上述的动力传递构件和动力传导构件均与滑筒连接,且动力传递构件和动力传导构件可带动滑筒沿导液管的长度方向单向滑动,动力传递构件和动力传导构件带动滑筒的滑动方向相反,动力传递构件和动力传导构件位于悬浮壳体内腔并分别位于滑筒的一侧。

5.根据权利要求4所述的利用清洁自然能进行可持续供水的水波泵,其特征在于,上述的动力传递构件包括两个互相平行的传递支撑板、传递牵引绳,传递支撑板的长度方向与悬浮壳体的中心轴线方向平行且传递支撑板的两端与悬浮壳体的端部连接,传递支撑板远离收集机构的一端夹持有可绕自身轴线转动的传递定滑轮,上述的传递牵引绳的一端与滑筒靠近收集机构的一端圆周面连接、传递牵引绳的另一端经过传递定滑轮向着收集机构的方向延伸并通过穿线孔穿过悬浮壳体壁厚与收集机构连接。

6.根据权利要求3所述的利用清洁自然能进行可持续供水的水波泵,其特征在于,上述的排水管构件包括排水管、引水管、用于连接出水机构的出水管,排水管和引水管、出水管通过排水三通管连通,出水管远离排水三通管的一端穿过悬浮壳体壁厚与外界连通,排水管构件还包括排水三通单向阀、抽水三通单向阀,排水管远离排水三通管的一端与排水三通单向阀连接接通,排水管通过排水三通单向阀与导液管远离收集机构的一端连接接通,引水管远离排水三通管的一端与抽水三通单向阀连接接通,引水管通过抽水三通单向阀与导液管靠近收集机构的一端连接接通,导液管内的液态水通过排水三通单向阀和抽水三通单向阀单向流入排水管和引水管内腔;

上述的抽水管构件包括引流管、连接管、延伸至水面以下的抽水管,引流管和连接管、抽水管通过抽水三通管连通,抽水管远离抽水三通管的一端穿过悬浮壳体壁厚与液态水接通,引流管远离抽水三通管的一端与排水三通单向阀连接接通,引流管通过排水三通单向阀与导液管远离收集机构的一端连接接通,连接管远离抽水三通管的一端与抽水三通单向阀连接接通,连接管通过抽水三通单向阀与导液管靠近收集机构的一端连接接通,引流管和连接管内的液态水通过排水三通单向阀和抽水三通单向阀单向流入导液管内腔。
