专利号: 201810801459X
申请人: 绍兴市华获智能装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

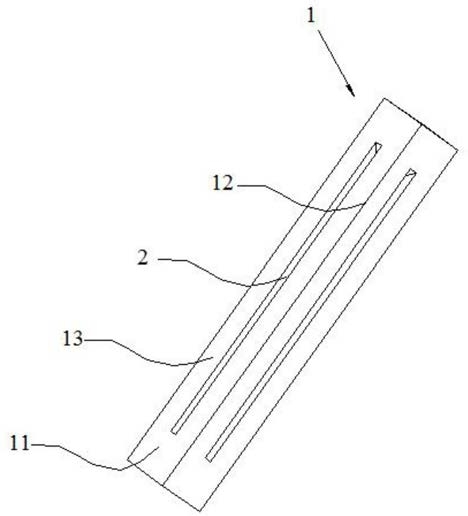

1.一种扭曲件的制造方法,其特征在于:包括如下步骤:步骤一:制备棱柱胚体(1),所述棱柱胚体(1)垂直于轴线的截面为等边多边形;

步骤二:在所述棱柱胚体(1)的每个侧面(11)中部加工凹槽(2),所述凹槽(2)的长边与侧棱(12)平行且短于所述侧棱(12);

步骤三:将相邻两个侧面(11)相交的侧棱(12)和所述相邻两个侧面(11)的凹槽(2)所构成的柱状条(13)沿垂直于所述棱柱胚体(1)的轴线的方向切割成若干个齿块(3);

步骤四:加热所述棱柱胚体(1),使其达到变形温度;

步骤五:采用两个相应的多边形夹具分别夹住所述棱柱胚体(1)的两端并反向扭转;

步骤六:冷却定型;

所述步骤三还包括在所述凹槽(2)中固定嵌入薄壁件(4),所述薄壁件(4)的材料为金属薄壁件且易于弯折,所述薄壁件(4)的一部分通过过盈配合或者胶水固定嵌在所述凹槽(2)中,另一部分高出所述凹槽(2)。

2.根据权利要求1所述的扭曲件的制造方法,其特征在于:所述薄壁件(4)伸出凹槽(2)的部分包括若干通孔(41)。
