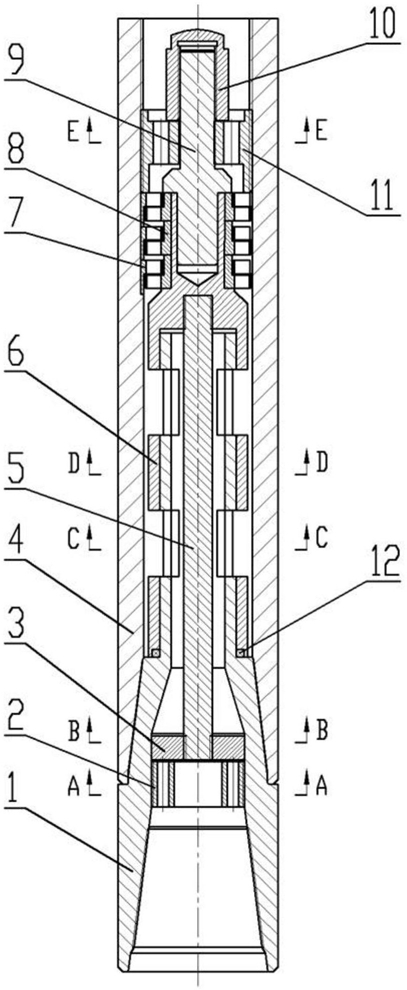

1.一种液力脉动冲击钻井装置，主要由基座(1)、静阀(2)、动阀(3)、壳体(4)、芯轴(5)、转筒(6)、涡轮定子(7)、涡轮转子(8)、拉杆(9)、支撑帽(10)、支撑套(11)和轴承(12)组成，其特征在于：所述基座(1)与壳体(4)、支撑套(11)与壳体(4)、支撑帽(10)与拉杆(9)、拉杆(9)与转筒(6)、芯轴(5)与转筒(6)、动阀(3)与芯轴(5)、静阀(2)与基座(1)均通过螺纹连接；所述基座(1)设有中空流道，基座(1)的下端设有母扣用于与下部钻具连接，基座(1)上端的筒体设有径向扇形通孔；所述静阀(2)固定于基座(1)内壁，静阀(2)的中心设有沿轴线方向的通孔，通孔旁设有弧形流道；所述动阀(3)的中心设有螺栓孔用于与芯轴(5)下端的螺纹配合，螺栓孔旁设有弧形流道；所述壳体(4)的内壁设有台阶用于支撑涡轮定子(7)，所述涡轮定子(7)通过支撑套(11)压紧固定于壳体(4)上；所述拉杆(9)、支撑帽(10)、支撑套(11)一起组成本冲击钻井装置的防掉单元；所述涡轮转子(8)通过拉杆(9)压紧固定于转筒(6)的上端；所述转筒(6)下端的筒体设有径向扇形通孔；所述转筒(6)的下端与基座(1)间设有轴承(12)用于扶正转筒(6)；所述基座(1)上端筒体的径向扇形通孔与转筒(6)下端筒体的径向扇形通孔位于同一轴向高度，二者可连通；所述静阀(2)的弧形流道与动阀(3)的弧形流道可重合；当钻井液流入所述冲击钻井装置时，钻井液经支撑套(11)进入由涡轮定子(7)和涡轮转子(8)组成的涡轮级，并流入转筒(6)与壳体(4)间形成的空腔，涡轮转子(8)带动转筒(6)转动，使得转筒(6)下端筒体的径向扇形通孔与基座(1)上端筒体的径向扇形通孔周期性地对齐或错开，因此进入基座(1)上端内腔的流体存在压力脉动；当所述转筒(6)转动时，转筒(6)还带动芯轴(5)转动，由于动阀(3)固定于芯轴(5)上而静阀(2)固定于基座(1)上，因此芯轴(5)的转动将使静阀(2)的弧形流道与动阀(3)的弧形流道周期性地对齐或错开，使得本身存在压力振荡的流体再次产生压力振荡，用于加速岩石破碎。

2.根据权利要求1所述的一种液力脉动冲击钻井装置，其特征在于上部钻具传至本冲击钻井装置的钻压与扭矩均通过壳体(4)以及基座(1)承担，其它零件不承受钻压和扭矩。
