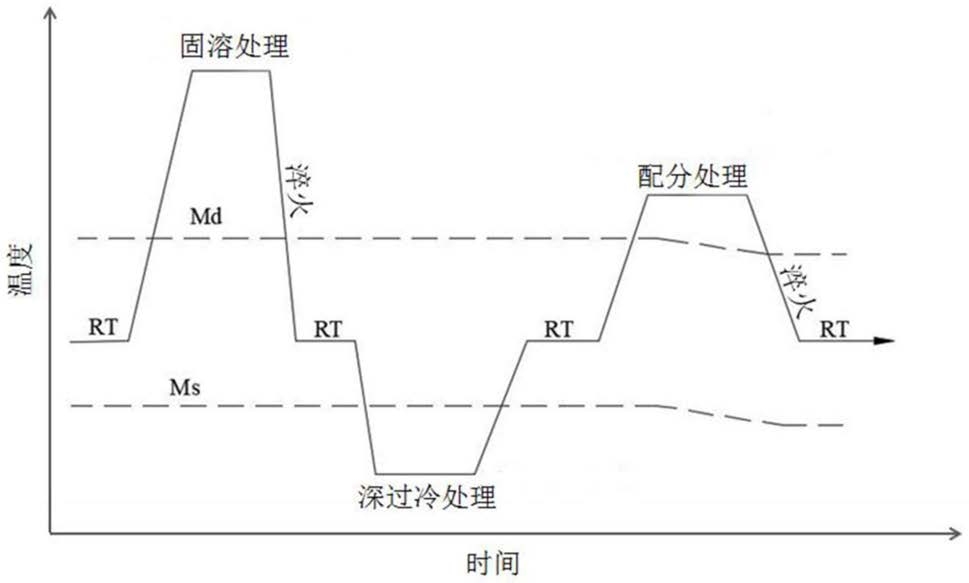

1.一种亚稳态奥氏体不锈钢的高温淬火-深过冷-低温配分热处理方法，其特征在于，包括如下步骤：(1)将亚稳态奥氏体不锈钢奥氏体化，然后快速冷却至室温，快速冷却的冷却速率为

180℃/s～230℃/s；

(2)再对步骤(1)处理完的亚稳态奥氏体不锈钢进行深过冷处理，然后升温至室温，其中，深过冷温度为-130℃～-196℃，深过冷保温时间为10min～30min；

(3)再对步骤(2)处理完的亚稳态奥氏体不锈钢进行低温配分，低温配分时，配分的温度范围为350℃～500℃，配分的保温时间为1min～30min；然后快速冷却至室温，快速冷却的冷却速率为180℃/s～230℃/s；

步骤(1)中，亚稳态奥氏体不锈钢奥氏体化的温度为1050℃～1150℃，保温时间为10～

60min；

以质量百分数计，亚稳态奥氏体不锈钢中，含有0.05％-0.20％的碳，0.05％-0.20％的氮。

2.根据权利要求1所述的一种亚稳态奥氏体不锈钢的高温淬火-深过冷-低温配分热处理方法，其特征在于，所述亚稳态奥氏体不锈钢为热轧板材。

3.一种不锈钢，其特征在于，所述不锈钢通过如权利要求1-2任意一项所述的亚稳态奥氏体不锈钢的高温淬火-深过冷-低温配分热处理方法制得。

4.根据权利要求3所述的一种不锈钢，其特征在于，所述不锈钢的强塑积为49069Mpa％～53846Mpa％。

5.根据权利要求3所述的一种不锈钢，其特征在于，所述不锈钢的延伸率为39.7％～

44.1％。
