专利号: 2018108079081
申请人: 李秀云
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

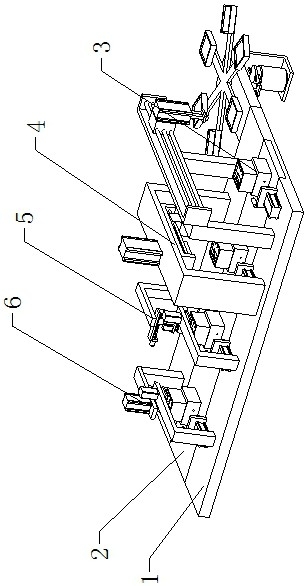

1.集成墙板专用卡扣自动加工设备,其特征在于:包括工作台(1)、传送带(2)、治具装置(3)、上料装置、打孔装置(4)、切割装置(5)和弯曲成型装置(6),所述工作台(1)为矩形板状结构,传送带(2)设置在工作台(1)中间将工作台(1)隔离成左导向台(7)和右导向台(8),所述治具装置(3)均匀的设置在传送带(2)的中间位置,所述左导向台(7)上靠近治具装置(3)的侧部均设有定位装置(9),所述上料装置包括有上料机构(10)和运料机构(11),上料机构(10)设置在右导向台(8)的侧部,所运料机构(11)、打孔装置(4)、切割装置(5)和弯曲成型装置(6)依次设置在工作台(1)上;

所述打孔装置(4)包括有设置在工作台(1)上的第二龙门架(38)、第二气缸(39)、按压块(40)、第二电动丝杆滑台(41)、第一安装箱(42)、第二电机(43)和钻头(44),第二气缸(39)设置在第二龙门架(38)的顶端,按压块(40)与第二气缸(39)的输出端固定连接,第二电动丝杆滑台(41)水平设置在第二气缸(39)的侧部,第一安装箱(42)固定设置在第二电动丝杆滑台(41)的滑块上,第二电机(43)竖直安装在第一安装箱(42)内,并且第二电机(43)的输出端向下设置,钻头(44)与第二电机(43)的输出端固定连接。

2.根据权利要求1所述的集成墙板专用卡扣自动加工设备,其特征在于:所述治具装置(3)包括有固定块(12)和治具块(13),所述固定块(12)固定设置在传送带(2)上,治具块(13)固定设置在固定块(12)上,所述固定块(12)靠近定位装置(9)一侧设有多个定位孔(14),治具块(13)上设有一个矩形的治具槽(15),所述治具槽(15)底部还设有一个矩形的成型槽(16)和三个孔槽(17)。

3.根据权利要求2所述的集成墙板专用卡扣自动加工设备,其特征在于:所述定位装置(9)包括有第一安装块(18)、定位气缸(19)、与定位孔(14)插接配合的定位销(20)、感应器(21),所述第一安装块(18)固定设置在左导向台(7)上,感应器(21)固定安装在第一安装块(18)上,定位气缸(19)水平设置在第一安装块(18)上并且定位气缸(19)的输出端向右导向台(8)方向设置,定位销(20)与定位气缸(19)的输出端固定连接。
