专利号: 2018108079185
申请人: 林小敏
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

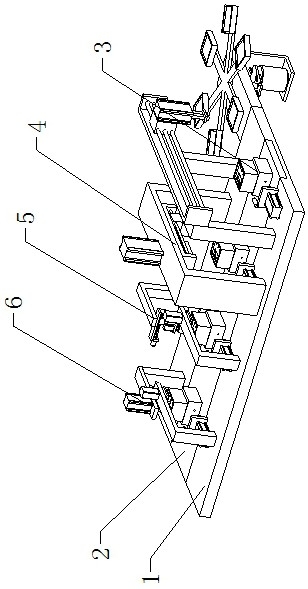

1.用于集成墙板专用卡扣的自动加工机构,其特征在于:包括工作台(1)、传送带(2)、治具装置(3)、上料装置、打孔装置(4)、切割装置(5)和弯曲成型装置(6),所述工作台(1)为矩形板状结构,传送带(2)设置在工作台(1)中间将工作台(1)隔离成左导向台(7)和右导向台(8),所述治具装置(3)均匀的设置在传送带(2)的中间位置,所述左导向台(7)上靠近治具装置(3)的侧部均设有定位装置(9),所述上料装置包括有上料机构(10)和运料机构(11),上料机构(10)设置在右导向台(8)的侧部,所述运料机构(11)、打孔装置(4)、切割装置(5)和弯曲成型装置(6)依次设置在工作台(1)上;

所述治具装置(3)包括有固定块(12)和治具块(13),所述固定块(12)固定设置在传送带(2)上,治具块(13)固定设置在固定块(12)上,所述固定块(12)靠近定位装置(9)一侧设有多个定位孔(14),治具块(13)上设有一个矩形的治具槽(15),所述治具槽(15)底部还设有一个矩形的成型槽(16)和三个孔槽(17),治具槽(15)的大小与卡扣原料的大小一致,卡扣原料放置在治具槽(15)内;

所述打孔装置(4)包括有设置在工作台(1)上的第二龙门架(38)、第二气缸(39)、按压块(40)、第二电动丝杆滑台(41)、第一安装箱(42)、第二电机(43)和钻头(44),第二气缸(39)设置在第二龙门架(38)的顶端,按压块(40)与第二气缸(39)的输出端固定连接,第二电动丝杆滑台(41)水平设置在第二气缸(39)的侧部,第一安装箱(42)固定设置在第二电动丝杆滑台(41)的滑块上,第二电机(43)竖直安装在第一安装箱(42)内,并且第二电机(43)的输出端向下设置,钻头(44)与第二电机(43)的输出端固定连接;先由第二气缸(39)推动按压块(40)将处于治具槽(15)内的卡扣原料的侧部按压住,然后第二电机(43)带动钻头(44)对卡扣原料进行打孔,第二电动丝杆滑台(41)滑动使得在卡扣原料上打出多个孔位;

所述切割装置(5)包括有设置在右导向台(8)上的第三电动丝杆滑台(45)、倒“L”型的第一支撑杆(46)、第四电动丝杆滑台(47)、安装架(48)、第三气缸(49)、第二安装箱(50)、第三电机(51)和切割头(52),所述第一支撑杆(46)设置在第三电动丝杆滑台(45)的滑块上,第四电动丝杆滑台(47)水平设置在第一支撑杆(46)的末端,并且第四电动丝杆滑台(47)的输出端延伸方向与第三电动丝杆滑台(45)的输出端延伸方向垂直,安装架(48)设置在第四电动丝杆滑台(47)的滑块上,第三气缸(49)竖直安装在安装架(48)上,并且第三气缸(49)的输出端竖直向下设置,第二安装箱(50)与第三气缸(49)的输出端固定连接,第三电机(51)固定安装在第二安装箱(50)内,切割头(52)与第三电机(51)的输出端固定连接;切割装置(5)在第三电动丝杆滑台(45)上的横向移动以及第三电机(51)和切割头(52)在第四电动丝杆滑台(47)上的纵向移动,使得切割头(52)在卡扣原料上切出所需形状的槽;

所述弯曲成型装置(6)包括有倒“L”型的第二支撑杆(53)、第四气缸(54)和成型块(55),所述第二支撑杆(53)竖直设置在右导向台(8)上,第四气缸(54)竖直设置在第二支撑杆(53)的末端,所述成型块(55)为矩形块状结构,成型块(55)与第四气缸(54)的输出端固定连接;弯曲成型装置(6)的成型块(55)的外部轮廓大小与切割装置(5)切出的形状大小吻合,并且成型块(55)位于成型槽(16)的正上方,下压的时候可将原料被切割的部分弯曲成卡扣的形状;

所述切割装置(5)和弯曲成型装置(6)的侧部均设有固定装置(56),所述固定装置(56)包括有倒“L”型的第三支撑杆(57)、第五气缸(58)和多个固定柱(59),第三支撑杆(57)竖直设置在左导向台(7)上,第五气缸(58)竖直设置在第三支撑杆(57)的末端,固定柱(59)均与第五气缸(58)的输出端固定连接;在切割装置(5)和弯曲成型装置(6)对卡扣原料进行加工的时候,固定装置(56)的第五气缸(58)推动固定柱(59)插入卡扣原料先前打入的孔位中,将卡扣原料固定。
