专利号: 2018108090038
申请人: 宁波高新区盛文途纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

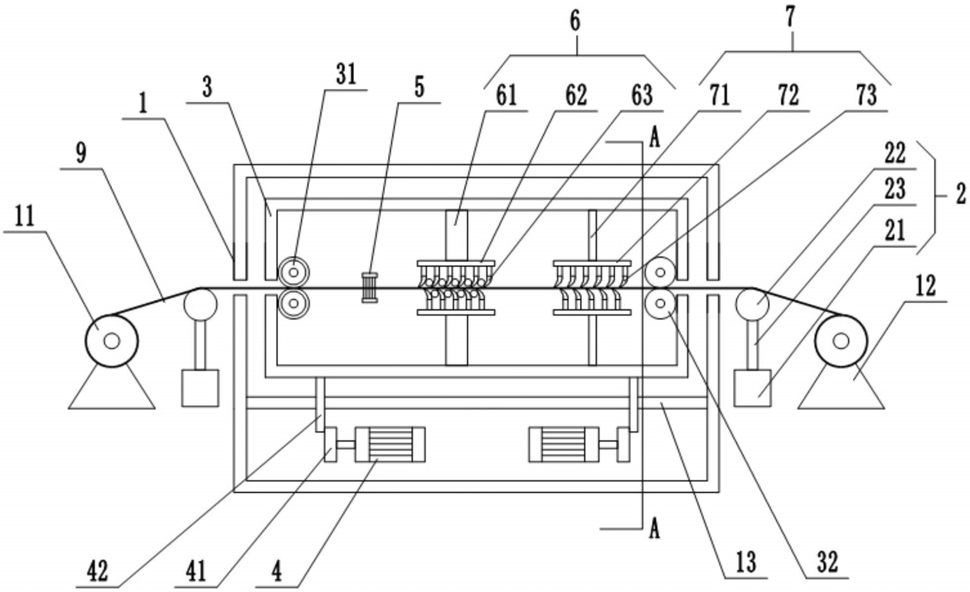

1.一种用于羊毛布料的毛球去除装置,包括机架,所述机架内设有张紧机构、外箱体以及设于外箱体两侧的布料放卷机构和布料收卷机构,所述外箱体两侧分别设有第一进口和第一出口,所述张紧机构分别设于外箱体的两侧,其特征在于:所述外箱体内设有隔板,且所述隔板将外箱体分为上腔室与下腔室,所述上腔室内滑动连接有内箱体,所述内箱体的侧壁上开设有若干废料孔,所述内箱体两侧分别设有第二进口和第二出口,所述内箱体内沿布料传送方向依次设有第一夹持辊组、毛刷组件、第一毛球去除器、第二毛球去除器以及第二夹持辊组,所述下腔室内设有电机,所述电机的输出轴连接有转盘,所述转盘的边缘一侧铰接有摆动杆,所述摆动杆远离转盘的一端贯穿隔板且铰接在内箱体的底部;所述机架内还设有风机,所述风机的进风口与外箱体连接有进风管,所述风机的出风口连接有出气管,所述出气管远离风机的一端连接有收集箱;所述毛刷组件包括上下配合的毛刷本体,所述毛刷本体包括静电板以及刷毛,所述刷毛固定连接在静电板上,所述刷毛始终与布料表面接触,所述静电板电连接有高压静电发生器。

2.根据权利要求1所述的一种用于羊毛布料的毛球去除装置,其特征在于:所述张紧机构包括支架,以及设于支架上的张紧轮,所述张紧轮上设有压力传感器,所述张紧轮与支架之间设有伸缩装置,所述伸缩装置连接有驱动器,所述压力传感器与驱动器电连接。

3.根据权利要求2所述的一种用于羊毛布料的毛球去除装置,其特征在于:所述第一毛球去除器包括分别滑动安装在内箱体的第一上毛球去除器和第一下毛球去除器,所述第一上毛球去除器包括滑动安装在内箱体上底面的滑块,所述内箱体上设有用于推动滑块往复滑动的液压推进器,所述滑块连接有第一支撑板,所述第一支撑板上排布有若干第一刮刀,所述第一刮刀的刀锋始终与布料表面相抵,所述第一下毛球去除器的结构与第一上毛球去除器的结构相同。

4.根据权利要求3所述的一种用于羊毛布料的毛球去除装置,其特征在于:所述内箱体的侧壁转动连接有用于清除第一刮刀表面废屑的打磨辊,所述打磨辊的外径与第一支撑板上相邻两刮刀之间的间距相同。

5.根据权利要求4所述的一种用于羊毛布料的毛球去除装置,其特征在于:所述第二毛球去除器包括分别固定安装在内箱体的第二上毛球去除器和第二下毛球去除器,所述第二上毛球去除器包括固定安装在内箱体上底面的固定杆,所述固定杆连接有第二支撑板,所述第二支撑板的宽度与布料的宽度相同,所述第二支撑板上排布有若干第二刮刀,所述第二刮刀的刀锋始终与布料表面相抵,所述第二支撑板上的刮刀沿布料传送方向紧密排布;

所述第二下毛球去除器的结构与第二上毛球去除器的结构相同。

6.根据权利要求5所述的一种用于羊毛布料的毛球去除装置,其特征在于:所述第一夹持辊组的夹持辊的表面包裹有加热层。
