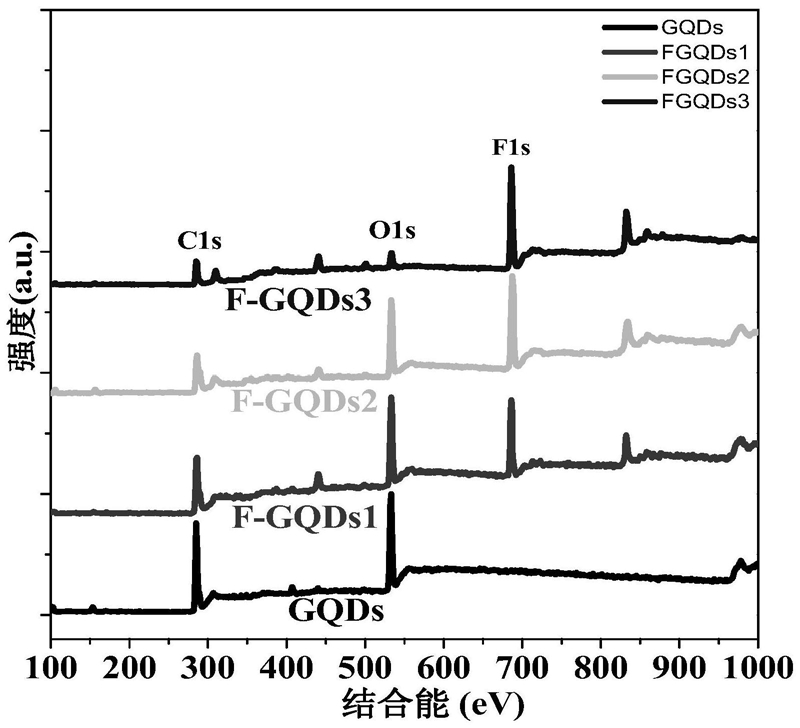

1.一种制备氟掺杂石墨烯量子点的方法，其特征在于，以石墨烯量子点为原料，二氟化氙为氟源，先将二氟化氙加热分解产生氟气和氙气，驱动所述氟气和氙气进入光化学反应室，然后使用紫外光照射光化学反应室中的氟气和石墨烯量子点，所述氟气在紫外光照射下产生具有高活性的氟自由基，所述氟自由基与石墨烯量子点在紫外光照射下反应得到高纯度的氟掺杂石墨烯量子点。

2.根据权利要求1所述的制备氟掺杂石墨烯量子点的方法,其特征在于,所述紫外光的波长为300nm～380nm。

3.根据权利要求2所述的制备氟掺杂石墨烯量子点的方法,其特征在于,所述紫外光的波长为360nm。

4.根据权利要求1所述的制备氟掺杂石墨烯量子点的方法,其特征在于,所述紫外光功率为300w～800w。

5.根据权利要求4所述的制备氟掺杂石墨烯量子点的方法,其特征在于,所述紫外光为

500w。

6.根据权利要求1所述的制备氟掺杂石墨烯量子点的方法,其特征在于,所述紫外光照射时间为5min～15min。

7.根据权利要求1所述的制备氟掺杂石墨烯量子点的方法,其特征在于,所述石墨烯量子点与二氟化氙的质量比为1:1～10。

8.根据权利要求1所述的制备氟掺杂石墨烯量子点的方法,其特征在于,所述光化学反应器为石英舟。

9.根据权利要求1所述的制备氟掺杂石墨烯量子点的方法,其特征在于,将二氟化氙加热至50～80℃分解产生氟气和氙气。

10.根据权利要求1所述的制备氟掺杂石墨烯量子点的方法,其特征在于,采用氩气驱动氟气和氙气进入光化学反应室。
