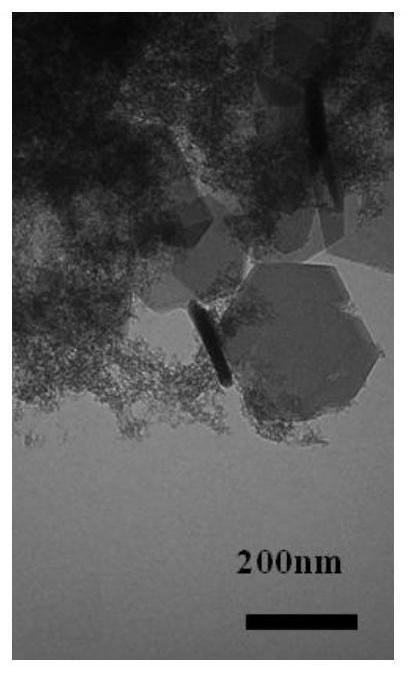

1.一种镁水泥耐水涂料,其特征在于,由经过长烷基链阴离子表面活性剂修饰的层状双金属氢氧化物和经过长烷基链阳离子表面活性剂表面修饰的凹凸棒土混合制备而成,所述修饰后的层状双金属氢氧化物和凹凸棒土均带正电荷。
2.一种权利要求1所述的镁水泥耐水涂料的制备方法,其特征在于,具体包括以下步骤:(1)、制备层状双金属氢氧化物沉淀物;
(2)、将20g层状双金属氢氧化物沉淀物用去离子水充分洗涤,然后分散于20ml,0.005-
0.1mol/l的长烷基链阴离子表面活性剂溶液中,得到均一分散液;
(3)、将1-2g凹凸棒土超声分散于5ml,10-20mmol长烷基链阳离子表面活性剂溶液中,超声分散均匀;
(4)、将步骤(2)和(3)中得到的产物混合搅拌均匀,所得浆料即为无机镁水泥耐水涂料。
3.根据权利要求2所述的镁水泥耐水涂料的制备方法,其特征在于,步骤(1)中层状双金属氢氧化物采用传统共沉淀法制备或者微通道反应器制备。
4.根据权利要求2所述的镁水泥耐水涂料的制备方法,其特征在于,步骤(2)的反应时间为30-50℃,反应时间为0.5-2小时,步骤(3)超声分散时间为5-15min,温度为25-35℃。
5.根据权利要求2所述的镁水泥耐水涂料的制备方法,其特征在于,所述层状双金属氢氧化物沉淀物的通式为[M2+1-x M3+x(OH)2]x+(An-)x/n·yH2O,其中M2+为二价金属离子Mg2+、Ca2+、Zn2+中的任何一种或两种;M3+为Al3+或Fe3+;An-为NO3-、CO32-或Cl-中的任何一种;0.17≤x≤
0.35;0≤y≤2。
6.根据权利要求2所述的镁水泥耐水涂料的制备方法,其特征在于,所述长烷基链阴离子表面活性剂为Cn-1H2n-1XOO-M+,n=11-22,X代表化学元素C、S、P,M+代表一价金属离子K+、Na+。
7.根据权利要求2所述的镁水泥耐水涂料的制备方法,其特征在于,所述长烷基链阳离子表面活性剂为十二烷基三甲基溴化铵或十六烷基三甲基溴化铵。
