专利号: 2018108130069
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

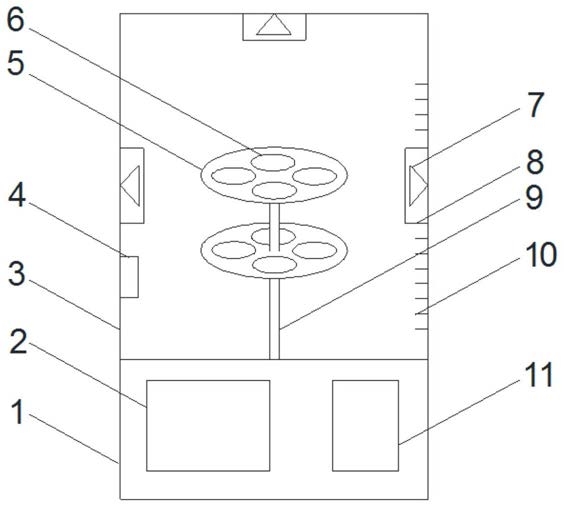

1.一种紫外辐射-氧-温-湿度耦合的沥青老化试验装置,其特征在于,包括控制箱(1)、环境箱(3)、设置于控制箱(1)内的动力组件(2)以及设置于环境箱(3)内的载物台(5)及转动轴(9),控制箱(1)上设置有控制面板(11);

控制箱(1)位于环境箱(3)的底部,动力组件(2)的输出轴与转动轴(9)的下端相连接,载物台(5)设置于转动轴(9)的上,且载物台(5)倾斜分布,载物台(5)上设置有盛样皿(6),环境箱(3)的内壁上设置有若干紫外灯(7)以及用于检测环境箱(3)内温度、湿度及氧气浓度的传感器组(4),鼓风系统(10)的出口与环境箱(3)的进气口相连通;

控制面板(11)与鼓风系统(10)的控制端、传感器组(4)的输出端及动力组件(2)的控制端相连接。

2.根据权利要求1所述的紫外辐射-氧-温-湿度耦合的沥青老化试验装置,其特征在于,所述鼓风系统(10)包括风机、过滤系统、温度调节装置及湿度调节器,风机的出口依次经过滤系统、温度调节装置及湿度调节装置与环境箱(3)侧壁的进气口相连通。

3.根据权利要求1所述的紫外辐射-氧-温-湿度耦合的沥青老化试验装置,其特征在于,传感器组(4)包括温度传感器、湿度传感器及氧气传感器。

4.根据权利要求1所述的紫外辐射-氧-温-湿度耦合的沥青老化试验装置,其特征在于,载物台(5)上设置有凹槽,盛样皿(6)内嵌于所述凹槽内,盛样皿(6)为桶形结构。

5.根据权利要求1所述的紫外辐射-氧-温-湿度耦合的沥青老化试验装置,其特征在于,还包括保护壳(8),紫外灯(7)位于所述保护壳(8)内。

6.根据权利要求1所述的紫外辐射-氧-温-湿度耦合的沥青老化试验装置,其特征在于,各紫外灯(7)分别位于环境箱(3)的顶部及侧壁上。

7.根据权利要求1所述的紫外辐射-氧-温-湿度耦合的沥青老化试验装置,其特征在于,所述转动轴(9)能够进行升降;控制面板(11)为触屏显示器。

8.一种紫外辐射-氧-温-湿度耦合的沥青老化试验方法,其特征在于,基于权利要求1所述的紫外辐射-氧-温-湿度耦合的沥青老化试验装置,包括以下步骤:将沥青放置于盛样皿(6)内,再通过鼓风系统(10)及紫外灯(7)与传感器组(4)相配合调节环境箱(3)内的温度、湿度、氧通量及紫外线强度,然后在控制面板(11)上设置转动轴(9)的转速及沥青的老化时间,再进行沥青老化试验,以获取不同老化时间沥青的复数剪切模量G*、储能模量G′及损耗模量G″,再根据不同老化时间沥青的复数剪切模量G*、储能模量G′及损耗模量G″计算沥青的复数剪切模量的变化率υ*、储能模量的变化率υ′及损耗模量的变化率υ″,然后根据沥青的复数剪切模量的变化率υ*、储能模量的变化率υ′及损耗模量的变化率υ″评估沥青的老化速率,其中,及 为老化时间为tn+1时沥青的复数剪切模量、储能模量及损耗模量,

及 为老化时间为tn时沥青的复数剪切模量、储能模量及损耗模量,tn+1>tn。
