专利号: 2018108130232
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

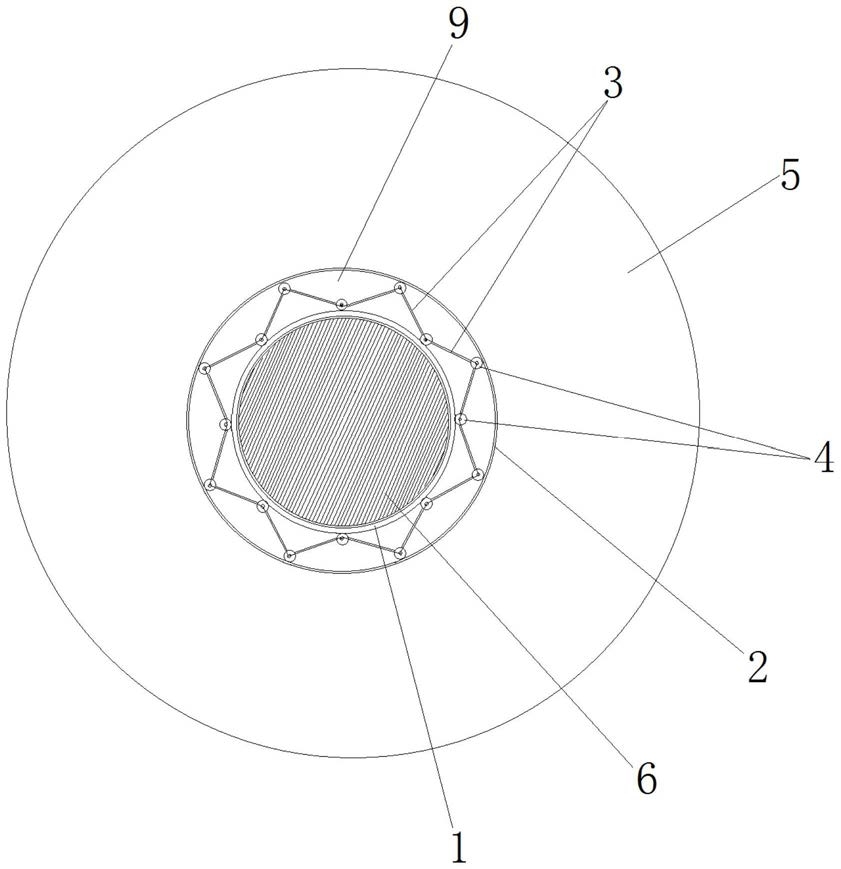

1.一种建筑墩柱抗爆抗冲击防护装置,其特征在于,包括内保护筒体(1)和外保护筒体(2),所述内保护筒体(1)套设于建筑墩柱(6)上,内保护筒体(1)的下端与支撑底板(5)相固定;所述外保护筒体(2)套设于内保护筒体(1)外,且外保护筒体(2)和内保护筒体(1)之间留有缓冲间隙(9),所述缓冲间隙(9)内设有绕内保护筒体(1)周向分布的若干个首尾依次通过铰接轴(7)相铰接的弹性缓冲片(3),各弹性缓冲片(3)均为长条状,且其纵向位于竖直方向,相邻两个弹性缓冲片(3)之间还连接有多个沿弹性缓冲片(3)纵向分布的弹簧,各铰接轴(7)上还分别设有多个沿该铰接轴(7)纵向分布的滚轮(4),其中靠近内保护筒体(1)一侧的铰接轴(7)上的滚轮(4)与内保护筒体(1)的外侧壁相接触,能够沿内保护筒体(1)外侧壁的周向滚动,靠近外保护筒体(2)一侧的铰接轴(7)上的滚轮(4)与外保护筒体(2)的内侧壁相接触,能够沿外保护筒体(2)内侧壁的周向滚动;所述外保护筒体(2)的下端边缘上沿其周向设有多个万象滚轮(8),该多个万象滚轮(8)用于支撑所述外保护筒体(2),并在外保护筒体(2)受到冲击时起到移动缓冲作用;所述支撑底板(5)为绕所述内保护筒体(1)周向的圆环状支撑板,该圆环状支撑板埋设于地面以下;所述圆环状支撑板的内圆边缘和外圆边缘之间的宽度为1.5-2米;

该建筑墩柱抗爆抗冲击防护装置通过首尾依次连接的弹性缓冲片的缓冲作用,在外保护筒体受到冲击时,将冲击力进行缓冲,同时通过滚轮沿内、外保护筒体侧壁的滚动,使得外保护筒体在受到冲击的同时沿着墩柱周向转动,从而使冲击力在作用到外保护筒体上的瞬间使得外保护筒体旋转,从而改变冲击力的方向,做到尽可能的使墩柱避免受到直接的冲击;由于内保护筒体是与支撑底板相固定的,因此在受到冲击的过程中,由于力的传递作用,内保护筒体也会承担一部分外保护筒体以及弹性缓冲片所受到的冲击力,从而尽可能的使建筑墩柱较小的受到冲击;由于圆环状支撑板的宽度较宽,不但能够强有力的对该建筑墩柱抗爆抗冲击防护装置起到稳定支撑作用,还能够在机动车对建筑墩柱进行撞击时,由于机动车的车轮在撞击时碾压在较宽的圆环状支撑板上,因此,其撞击力相对于机动车和该建筑墩柱抗爆抗冲击防护装置所组成的系统来说,相当于系统内力,因此使得建筑墩柱受到的冲击力会更小。

2.如权利要求1所述的一种建筑墩柱抗爆抗冲击防护装置,其特征在于,所述弹性缓冲片(3)弹性钢片。

3.如权利要求1所述的一种建筑墩柱抗爆抗冲击防护装置,其特征在于,所述内保护筒体(1)、外保护筒体(2)以及支撑底板(5)均由钢板制成。
