1.一种微球型纳米氧化钼的制备方法，其特征在于：所述纳米氧化钼呈微球形，是以硅烷偶联剂KH550对氧化钼纳米片进行修饰后获得，KH550的活性基团与氧化钼纳米片表面的羟基反应，从而形成氢键并缩合成‑SiO‑共价键；所述微球型纳米氧化钼的制备方法，包括以下步骤：

（1）将5 10g钼粉置于烧杯中；量取15 40mL质量浓度为30%的过氧化氢溶液，滴加到所~ ~

述烧杯中，滴加过程中持续用玻璃棒进行搅拌，滴加完成后继续搅拌至充分反应且不再有气泡产生；再滴加18 30mL无水乙醇作为还原剂，获得混合反应液；

~

将所述混合反应液加入到聚四氟乙烯为内胆的不锈钢高压反应釜中，装填率为40%‑

60%，然后将反应釜置于200℃下水热反应72h；反应结束后开釜，所得产物用去离子水反复清洗，再置于干燥箱中，65℃恒温干燥24h，即制得粉末状二氧化钼纳米片；

（2）在氮气保护下，向配有机械搅拌棒的三口烧瓶中加入步骤（1）所获得的粉末状二氧化钼纳米片和溶剂，粉末状二氧化钼纳米片质量和溶剂体积的比为0.05 0.5g/mL，搅拌升~

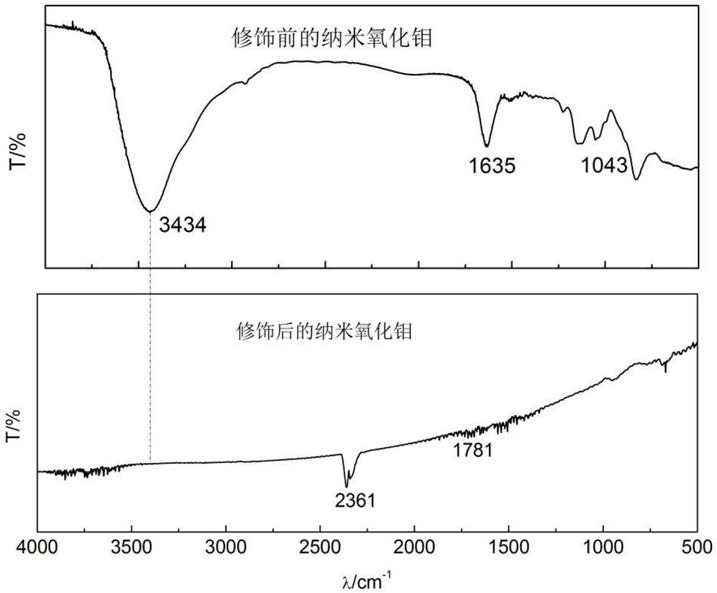

温至溶剂回流后，恒温并加入硅烷偶联剂KH550，二氧化钼纳米片与硅烷偶联剂KH550的质量比为1：0.05‑0.5，然后恒温反应2‑3h，再旋蒸去除溶剂，所得产物65℃真空干燥至恒重，即得目标产物。

2.根据权利要求1所述的制备方法，其特征在于：步骤（2）中，所述溶剂为乙醇、甲醇或水。
