专利号: 2018108147939
申请人: 李秀云
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

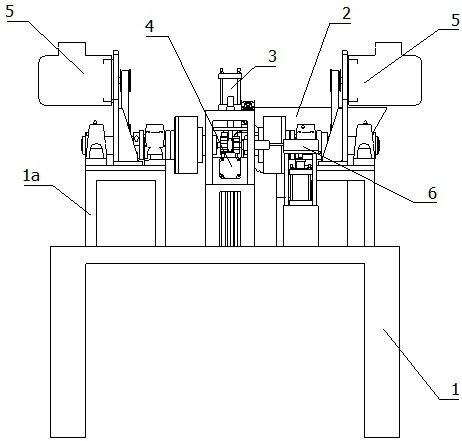

1.用于曲柄连杆的双端面连续铣削机,其特征在于:包括桌台(1)、上料装置(2)、固定装置(3)、传输装置(4)、铣削装置(5)和卸料装置(6),桌台(1)上设有固定安装传输装置(4)、铣削装置(5)和卸料装置(6)的支架(1a),固定装置(3)安装在上料装置(2)的出料口并且固定装置(3)上安装有驱动固定装置(3)做水平往复运动的传输装置(4),传输装置(4)的两侧设置有相向设置的多个铣削装置(5),传输装置(4)的末端旁侧设有卸料装置(6);

所述固定装置(3)包括有上下对称设置的夹具(3a)和驱动夹具(3a)相向运动并将夹具(3a)中放置的曲柄连杆夹紧的夹紧装置(3b),夹具(3a)为宽度小于曲柄连杆的端面宽度但大于曲柄连杆的杆部宽度的竖板,两个夹具(3a)相向的一边均设有可容纳曲柄连杆一侧的凹槽(3a1),夹具(3a)远离上料装置(2)的一侧设置有连接上下两个夹具(3a)使其始终保持上下对齐的连接装置(3a2);

所述传输装置(4)包括有水平移动装置(4a)、导轨支架(4b)和滑板导轨(4c),水平移动装置(4a)设置于夹具(3a)的下方并且固定安装在桌台(1)上,夹具(3a)的底端固定安装在水平移动装置(4a)的活动部上,水平移动装置(4a)上安装有竖直向上设置并且高出铣削装置(5)加工位的导轨支架(4b),导轨支架(4b)的顶端安装有水平设置且与水平移动装置(4a)的活动部移动方向一致的滑板导轨(4c),滑板导轨(4c)上安装有可相对于滑板导轨(4c)滑动的滑板(4d),夹紧装置(3b)安装在滑板(4d)上;

所述夹紧装置(3b)包括有水平设置于滑板(4d)下方的活动板(3b1)和输出轴竖直向下安装在滑板(4d)上方的气缸(3b2),活动板(3b1)上安装有竖直向上并且贯穿滑板(4d)设置的导柱(3b3),滑板(4d)上安装有套设在导柱(3b3)上的导套(3b4),夹具(3a)的顶端固定安装在活动板(3b1)的底面上;

所述卸料装置(6)包括有回弹柱塞(6a)、水平移动装置(6b)和竖直移动装置(6c),回弹柱塞(6a)安装在水平移动装置(6b)的输出端,水平移动装置(6b)输出轴的轴向与加工完成的曲柄连杆轴孔的轴向一致,竖直移动装置(6c)安装在支架(1a)上并且竖直移动装置(6c)的输出端与水平移动装置(6b)的底面固定连接;

所述回弹柱塞(6a)包括有可伸入到曲柄连杆两个轴孔中的双轴柱塞(6a1)和套设在双轴柱塞(6a1)上的回弹支架(6a2),回弹支架(6a2)可在双轴柱塞(6a1)上滑动且回弹支架(6a2)的滑动方向与水平移动装置(6b)的输出轴轴向一致,双轴柱塞(6a1)与回弹支架(6a2)之间设置有连接双轴柱塞(6a1)与回弹支架(6a2)的弹性装置(6a3),弹性装置(6a3)套设在水平移动装置(6b)的输出轴上。
