专利号: 201810815202X
申请人: 数谱科技(浙江)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-12-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

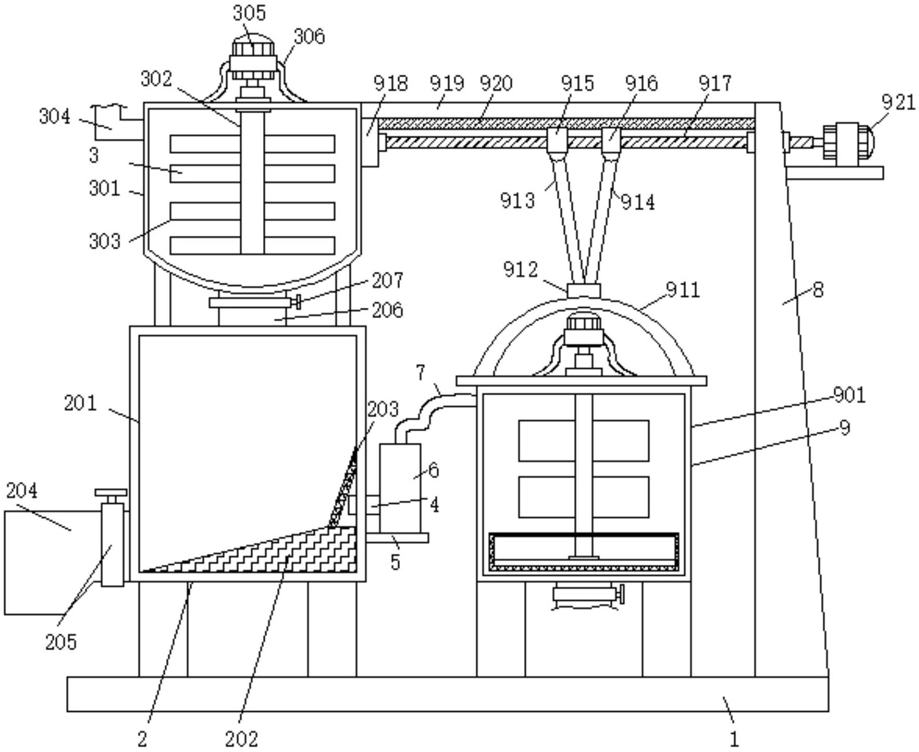

1.一种金枪鱼下脚料酶解设备,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有沉淀分离机构(2),所述沉淀分离机构(2)的顶部固定连接有物料质变机构(3),所述底座(1)顶部远离沉淀分离机构(2)的一侧固定连接有机架(8);所述沉淀分离机构(2)的侧面固定连接有抽水管(4),所述抽水管(4)远离沉淀分离机构(2)的一端固定连接有抽水泵(6),所述抽水泵(6)的底部固定连接在支撑板(5)的顶部,所述支撑板(5)的侧面与沉淀分离机构(2)的侧面固定连接,所述抽水泵(6)远离抽水管(4)的一端固定连接有导料管(7),所述导料管(7)远离抽水泵(6)的一端固定连接有物料沉淀收集机构(9);所述物料沉淀分离机构(2)包括一次酶解罐(201),所述一次酶解罐(201)的底部焊接在底座(1)的顶部,所述一次酶解罐(201)的顶部通过导通管(206)与物料质变机构(3)底部的中部固定连接,所述一次酶解罐(201)内腔的底部固定连接有导流块(202),所述导流块(202)的顶部固定连接有滤网(203),所述滤网(203)的顶部与一次酶解罐(201)内腔的侧面固定连接,所述一次酶解罐(201)的侧面与抽水管(4)固定连接,所述抽水管(4)位于导流块(202)的上方,所述一次酶解罐(201)远离抽水管(4)一侧的底部固定连接有出料管(204),所述出料管(204)上固定连接有第一截止阀(205),所述导通管(206)上固定连接有第二截止阀(207);

所述物料质变机构(3)包括混合罐(301),所述混合罐(301)的底部与一次酶解罐(201)的顶部固定连接,所述混合罐(301)的底部与导通管(206)的顶部固定连接,所述混合罐(301)的顶部贯穿并通过轴承活动连接有第一转动杆(302),所述第一转动杆(302)的顶部与第一旋转电机(305)的输出轴活动连接,所述第一旋转电机(305)的外表面固定连接有第一固定架(306),所述第一固定架(306)的底部与混合罐(301)的顶部固定连接,所述混合罐(301)侧面的顶部固定连接有进料管(304),所述第一转动杆(302)位于混合罐(301)内腔的一端固定连接有第一搅拌叶(303);

所述物料沉淀收集机构(9)包括二次酶解罐(901),所述二次酶解罐(901)的底部与底座(1)的顶部固定连接,所述二次酶解罐(901)侧面的顶部与导料管(7)固定连接,所述二次酶解罐(901)的顶部活动连接有密封板(905),所述密封板(905)的中部贯穿并通过轴承活动连接有第二转动杆(902),所述第二转动杆(902)的顶部与第二旋转电机(903)的输出轴固定连接,所述第二转动杆(902)位于二次酶解罐(901)内腔一端的外表面固定连接有第二搅拌叶(906),所述第二转动杆(902)的底部通过轴承活动连接有连接板(907),所述连接板(907)的底部固定连接在收集滤斗(908)内腔的底部,所述第二旋转电机(903)的外表面固定连接有第二固定架(904),所述第二固定架(904)的底部与密封板(905)的顶部固定连接,所述二次酶解罐(901)底部的中部固定连接有导出管(909),所述导出管(909)上固定连接有第三截止阀(910)。

2.根据权利要求1所述的一种金枪鱼下脚料酶解设备,其特征在于:所述密封板(905)顶部的侧面固定连接有连接架(911),所述连接架(911)的顶部焊接有活动块(912),所述活动块(912)的内部分别活动连接有第一升降杆(913)和第二升降杆(914),所述第一升降杆(913)和第二升降杆(914)的顶部分别活动连接有第一螺纹套(915)和第二螺纹套(916),所述第一螺纹套(915)和第二螺纹套(916)的内部均贯穿并螺纹连接有螺纹杆(917),所述螺纹杆(917)的一端通过轴承活动连接有固定块(918),所述固定块(918)的侧面与混合罐(301)侧面的顶部固定连接,所述螺纹杆(917)远离固定块(918)的一端贯穿机架(8)侧面的顶部并通过轴承与机架(8)活动连接,所述螺纹杆(917)远离固定块(918)的一端与低速旋转电机(921)的输出轴固定连接。

3.根据权利要求2所述的一种金枪鱼下脚料酶解设备,其特征在于:所述第一螺纹套(915)和第二螺纹套(916)的顶部均通过滑轨(920)与顶板(919)活动连接,所述顶板(919)的一端与混合罐(301)侧面的顶部固定连接,所述顶板(919)底部靠近混合罐(919)的一侧与固定块(918)的顶部固定连接,所述顶板(919)靠近机架(8)的一侧与机架(8)侧面的顶部固定连接。

4.根据权利要求3所述的一种金枪鱼下脚料酶解设备,其特征在于:所述第一螺纹套(915)和第二螺纹套(916)的结构相同,所述第一螺纹套(915)和第二螺纹套(916)内部螺纹开设的方向相反,所述第一螺纹套(915)和第二螺纹套(916)的顶部均开设有与滑轨(920)相适配的滑槽。
